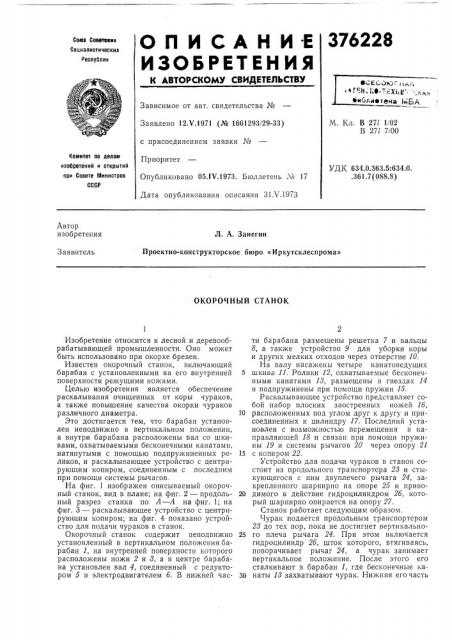

ОКОРОЧНЫЙ СТАНОК

Изобретение относится к лесной и деревообрабатывающей промышленности. Оно может быть использовано при окорке бревен.

Известен окорочный станок, включающий барабан с установленными на его внутренней поверхности режущими ножами.

Целью изобретения является обеспечение раскалывания очищенных от коры чураков, а также повышение качества окорки чураков различного диаметра.

Зто достигается тем, что барабан установлен неподвижно в вертикальном положении, а внутри барабана расположены вал со шкивами, охватываемыми бесконечными канатами, натянутыми с помощью подпружиненных роликов, и раскалывающее устройство с центрирующим копиром, соединенным с последним при помощи системы рычагов.

На фиг. 1 изображен описываемый окорочный станок, вид в плане; на фиг. 2 — продольный разрез станка по А — А на фиг. 1; на фиг. 3 — раскалывающее устройство с центрирующим копиром; на фиг. 4 показано устройство для подачи чураков в станок.

Окорочный станок содержит неподвижно установленный в вертикальном положении барабан 1, на внутренней поверхности которого расположены ножи 2 и 8, а в центре барабана установлен вал 4, соединенный с редуктором 5 и электродвигателем б. В нижней части барабана размещены решетка 7 и вальцы

8, а также устройство 9 для уборки коры и других мелких отходов через отверстие 10.

На валу насажены четыре канатоведущих

5 шкива 11. Ролики 12, охватываемые бесконечными канатами 18, размещены в гнездах 14 и подпружинены при помощи пружин 15.

Раскалывающее устройство представляет собой набор плоских заостренных ножей 1б, 10 расположенных под углом друг к другу и присоединенных к цилиндру 17. Последний установлен с возможностью перемещения в направляющей 18 и связан при помощи пружины 19 и системы рычагов 20 через опору 21

15 с копиром 22.

Устройство для подачи чураков в станок состоит из продольного транспортера 28 и стыкующегося с ним двуплечего рычага 24, закрепленного шарнирно на опоре 25 и приво20 димого в действие гидроцилиндром 2б, который шарнирно опирается на опору 27.

Станок работает следующим образом.

Чурак подается продольным транспортером

28 до тех пор, пока не достигнет вертикально25 го плеча рычага 24. При этом включается гидроцилиндр 2б, шток которого, втягиваясь, поворачивает рычаг 24, а чурак занимает вертикальное положение. После этого его сталкивают в барабан 1, где бесконечные ка30 наты 18 захватывают чурак. Нижняя его часть

376228 з

f2

Ри2 7 перекатывается по вальцам 7, а канаты вращают чурак и продвигают его по ножам 2 и 8, производя окорку. Снятие коры происходит также за счет трения о канаты.

Продвигаясь по окружности барабана, чураки надвигаются на копир 22 и отклоняют его на величину диаметра чурака. Копир при этом устанавливает по центру чурака ножи 1б, выдвигаемые гидроцилиндром 17. Последний приводит в работу ножи, и чурак раскалывается.

Расколотые чураки по лотку 28 убираются за пределы барабана, перемещаясь по нижней ветви транспортера 28.

Кора и отходы, получаемые при колке чураков. проваливаются через решетку 7 и устройством 9 для уборки отходов выносятся за пределы барабана.
