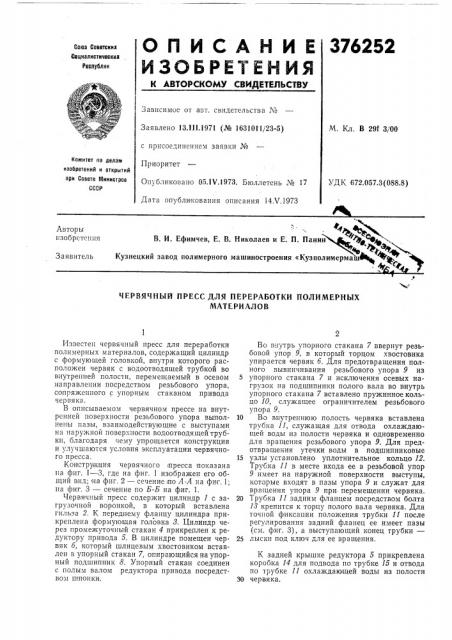

О П И С А Н И Е 376252

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Goes Советокик

Социалистические

Реолублик

Зависимое от авт. свидетельства ¹

Заявлено 13.!11.1971 (№ 1631011/23-5) с присоединением заявки №

Приоритет

Опубликовано 05.IV.1973, Бюллетень № 17

Дата опубликования описания 14Л .1973

М. Кл. В 29f 3/00

Комитет ло делам изобретений и открытий ори Совете Министров сссР

ДК 672.057.3(088.8) В. И. Ефимчев, Е. В. Николаев и Е. П. Пани

Авторы изобретения

Заявитель

Кузнецкий завод полимерного машиностроения «Кузпо

ЧЕРВЯЧНЫЙ ПРЕСС ДЛЯ ПЕРЕРАБОТКИ ПОЛИМЕРНЫХ

МАТЕРИАЛОВ

Известен червячный пресс для переработки полимерных материалов, содержащий цилиндр с формующей головкой, внутри которого расположен червяк с водоотводящей трубкой во внутренней полости, перемещаемый в осевом направлении посредством резьбового упора, сопряженного с упорным стаканом привода червяка.

В описываемом червячном прессе на внутренней поверхности резьбового упора выполнены пазы, взаимодействующие с выступами на наружной поверхности водоотводящей трубки, благодаря чему упрощается конструкция и улучшаются условия эксплуатации червячного пресса.

Конструкция червячного iIIpecca показана на фиг. 1 — 3, где на фиг. 1 изображен его общий вид; на фиг. 2 — сечение по А-А на фиг. 1; на фиг. 3 — сечение по Б-Б на фиг. 1.

Червячный пресс содержит цилиндр 1 с загрузочной воронкой, в который вставлена гильза 2. К переднему фланцу цилиндра прикреплена формующая головка 8. Цилиндр через промежуточный стакан 4 прикреплен к редуктору привода 5. В цилиндре помещен червяк б, который шлицевым хвостовиком вставлен в упорный стакан 7, опирающийся на упорный подшипник 8. Упорный стакан соединен с полым валом редуктора привода посредством шпонки.

Во внутрь упорного стакана 7 ввернут резьбовой упор 9, в который торцом хвостовика упирается червяк б. Для предотвращения полного вывинчивания резьбового упора 9 из

5 упорного стакана 7 и исключения осевых нагрузок на подшипники полого вала во внутрь упорного стакана 7 вставлено пружинное кольцо 10, служащее ограничителем резьбового упора 9.

10 Во внутреннюю полость червяка вставлена трубка 11, служащая для отвода охлаждающей воды из полости червяка и одновременно для вращения резьбового упора 9. Для предотвращения утечки воды в подшипниковые

15 узлы установлено уплотнительное кольцо 12.

Трубка 11 в месте входа ее в резьбовой упор

9 имеет на наружной поверхности выступы, которые входят в пазы упора 9 и служат для вращения упора 9 при перемещении червяка.

20 Трубка 11 задним фланцем посредством болта

13 крепится к торцу полого вала червяка. Для точной фиксации положения трубки 11 после регулирования задний фланец ее имеет пазы (см. фиг. 3), а выступающий конец трубки—

25 лыски под ключ для ее вращения.

К задней крышке редуктора 5 прикреплена коробка 14 для подвода по трубке 15 и отвода

IIo трубке 11 охлаждающей воды из полости

30 червяка.

Риг Р

Фиг..У

Составитель Э. Гольтякова

Техред Л. Грачева

Редактор Л. Ушакова

Корректор Е. Миронова

Заказ 1304!7 Изд. № 399 Тираж 678 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, %-35, Раушская наб„д. 4/5

Типография, пр. Сапунова, 2

При необходимости регулирования давления расплава в формующей головке, т. е, изменения зазора а (см. фиг. 1) между наконечником червяка и головкой, производится следующее:

Вывертывается болт 18 и поворотом трубки

11 вправо производится осевое перемещение

II0 резьбе упора 9, при этом червяк при завинчивании упора перемещается по шлицам вперед и зазор а уменьшается. Приповоротетрубки 11 влево резьбовой упор 9 перемещается назад и отходит от торца хвостовика червяка.

Под действием давления расплава в головке червяк перемещается назад, прижимаясь хвостовиком к упору 9, при этом зазор а увеличивается. Для фиксации положения трубки 11 в резьбовое отверстие полого вала червяка через паз во фланце трубки ввертывается болт 18.

Предмет изобретения

Червячный пресс для переработки полимерных материалов, содержащий цилиндр с формующей головкой, внутри которого расположен червяк с водоотводящей трубкой во внутренней полости, перемещаемый в осевом на10 правлении посредством резьбового упора, сопряженного с упорным стаканом привода червяка, отличающийся тем, что, с целью упрощения конструкции и улучшения условий эксплуатации, на внутренней поверхности резьбо15 вого упора выполнены пазы, взаимодействующие с выступами на наружной поверхности водоотводящей трубки.
