Устройство для резонансной настройки вибротранспортных систем

Устройство для резонансной настройки вибротранспортных систем

Иллюстрации

Показать все

Реферат

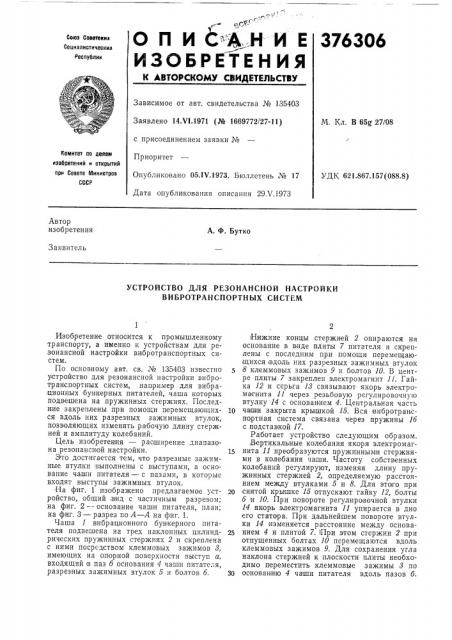

ОПИ „ИЕ

ИЗОБРЕТЕНИЯ

37630 б

Союз Соеетокиа

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства № 135403

Заявлено 14.Ч1.1971 (№ 1669772/27-11) с присоединением заявки №

Приоритет

Опубликовано 05.IV.1973. Бюллетень № 17

Дата опубликования описания 29Х.1973

М. Кл. В 65g 27(08

Комитет ес лелем изобретений и открытий при Совете Министров

СССР

УДК 621.867 157(088 8) Автор изобретения

А. Ф. Бутко

Заявитель

УСТРОЙСТВО ДЛЯ РЕЗОНАНСНОЙ НАСТРОЙКИ

ВИБРОТРАНСПОРТНЫХ СИСТЕМ

Изобретение относится к промышленному транспорту, а именно к устройствам для резонансной настройки вибротранспортных систем.

По основному авт. св. № 135403 известно устройство для резонансной настройки вибротранспортных систем, например для вибрационных бункерных питателей, чаша которых подвешена на пружинных стержнях. Последние закреплены при помощи перемещающихся вдоль них разрезных зажимных втулок, позволяющих изменять рабочую длину стержней и амплитуду колебаний.

Цель изобретения — расширение диапазона резонансной настройки.

Это достигается тем, что разрезные зажимные втулки выполнены с выступами, а основание чаши питателя — с пазами, в которые входят выступы зажимных втулок.

На фиг. 1 изображено предлагаемое устройство, общий,вид с частичным разрезом; на фиг. 2 — основание чаши питателя, план; на фиг. 3 — разрез по А — А на фиг. 1.

Чаша 1 вибрационного бункерного питателя подвешена на трех наклонных цилиндрических пружинных стержнях 2 и скреплена с ними посредством клеммовых зажимов 8, имеющих на опорной поверхности выступ а, входящий в паз б основания 4 чаши питателя, разрезных зажимных втулок 5 и болтов б. Нижние концы стержней 2 опираются на основание в виде плиты 7 питателя и скреплены с последним при помощи перемещающихся вдоль них разрезных зажимных втулок

8 клеммовых зажимов 9 и болтов 10. В центре плиты 7 закреплен электромагнит 1(. Гайка 12 и серьга 18 связывают якорь электромагнита 11 через резьбовую регулировочную втулку 14 с основанием 4. Центральная часть

I0 ча ши закрыта крышкой 15. Вся вибротранспортная система связана через пружины 1б с подставкой 17.

Работает устройство следующим образом. ,Вертикальные колебания якоря электромаг15 нита 11 преобразуются пружинными стержнями B колебания чаши. Частоту собственных колебаний регулируют, изменяя длину пружинных стержней 2, определяемую расстоянием между втулками 5 и 8. Для этого при снятой крьпшке 15 отпускают гайку 12, болты б и 10. При повороте регулировочной втулки

14 якорь электромагнита 11 упирается в дно его статора. При дальнейшем повороте втулки 14 изменяется расстояние между основа25 нием 4 и плитой 7. )При этом стержни 2 при отпущенных болтах 10 перемещаются вдоль клеммовых зажимов 9. Для сохранения угла наклона стержней к плоскости плиты необходимо переместить клеммовые зажимы 8 по

Ç0 основанию 4 чаши питателя вдоль пазов б.

376306

Фиг .!

Затем затягивают болты б и 10. Поворотом регулировочной втулки 14 устанавливают необходимый для ра боты системы зазор между торцом якоря и статором электромагнита 11.

Величина этого зазора определяется умножением цены деления градуировочной шкалы, нанесенной на торец регулировочной втулки

14, на число делений ее поворота. В отрегулированной системе контрят втулку 14, закрепляют серьгу И гайкой 12, одевают кры шку 15 и производят топкую регулировку резонансной настройки перемещением втулок 8 клеммовых зажимов 9. После окончательной регулировки системы клеммовые зажимы 3 и

9 заштифтовывают.

Предмет изобретения

Устройство для резонансной настройки вибротранспортных систем, например, для вибрационных бункерных питателей, по авт, св. № 135403, отличающееся тем, что, с целью раоширения диапазона резонансной настрой10 ки, разрезные зажимные втулки выполнены с выступами, а основание чаши питателя— с пазами, в которые входят выступы зажимных втулок.
