Реферат

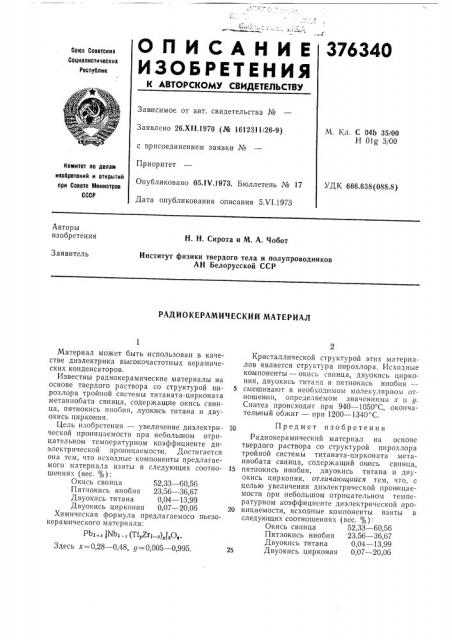

ОIlИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 26.Xll.1970 (№ 1612311/26-9) с присоединением заявки №

Приоритет

Опубликовано 05ЛЧ.1973. Бюллетень № 17

Дата опубликования описания 5.Ч1.1973

М, Кл. С 04b 35/00

H 01g 3/00

Комитет ло делам изобретений и открытий при Совете Министров

СССР

УДК 666.638(088.8) Авторы изобретения

Н. Н. Сирота и М. А, Чобот

Заявитель

Институт физики твердого тела и полупроводников

АН Белорусской ССР

РАДИО КЕРАМИ Ч ЕСКИ И" МАТЕРИАЛ

Материал может быть использован в качестве диэлектрика высокочастотных керамических конденсаторов.

Известны радиокерамические материалы на основе твердого раствора со структурой пирохлора тройной системы титаната-цирконата метаниобата свинца, содержащие окись свинца, пятиокись ниобия, дуокись титана и двуокись циркония.

Цель изобретения — увеличение диэлектрической проницаемости при небольшом отрицательном температурном коэффициенте диэлектрической проницаемости. Достигается она тем, что исходные компоненты предлагаемого материала взяты в следующих соотношениях (вес. %):

Окись свинца 52,33 — 60,56

Пятиокись ниобия 23,56 — 36,67

Двуокись титана 0,04 — 13,99

Двуокись циркония 0,07 — 20,06

Химическая формула предлагаемого пьезокерам ического материала:

РЬт, jNbg (TlyZI g )„,0,.

Здесь х=0,28 — 0,48, y=0,005 — 0,995, С; ..„-.

376340

Кристаллической структурой этих материалов является структура пирохло ра. Исходные компоненты — окись свинца, двуокись цпркония, двуокись титана и пятиокись нпобия

5 смешивают в необходимом молекулярном отношении, определяемом значениями х и >/.

Синтез происходит при 940 — 1050 С, окончателыный обжиг — при 1200 — 1340 С.

Предмет изобретения

Радиокерамический материал на основе твердого раствора со структурой пирохлора тройной системы титаната-цирконата метаниобата свинца, содержащий огоись свинца, I5 пятиокись ниобия, двуокись титана и дву.окись циркопия, отличи>ощийся тем, >TO, с целью увеличения диэлектрической проницаемости при небольшом отрицательном температурном коэффициенте диэлектрической про20 ницаемости, исходные компоненты взяты в следующих соотношениях (вес. %):

Окись свинца 52,33 — 60,56

Пятиокись ниобия 23,56 — 36,67

Двуокись титана 0,04 — 13,99

Двуокись циркония 0,07 — 20,06
