Способ получения пресс-массы из гидролизного

Способ получения пресс-массы из гидролизного

Иллюстрации

Показать все

Реферат

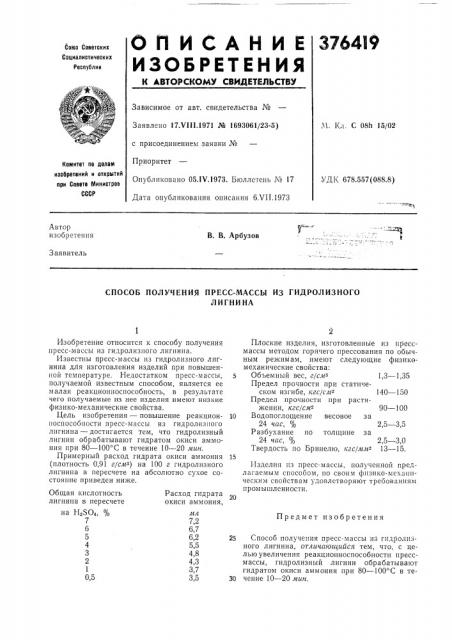

0 Il Й С А Н И Е 3764l9

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. С 08h 15/02

Заявлено 17.Ч111,1971 № 1693061/23-5) с присоединением заявки №

Приоритет

Опубликовано 05.IV.1973. Бюллетень № 17

Дата опубликования описания 6.VII.1973

Комитет по долам изооретвний и открытий при Совете Министров

СССР

УДК 678.557(088.8) Автор изобретения

В. В. Арбузов

Заявитель

СПОСОБ ПОЛУЧЕНИЯ ПРЕСС-МАССЫ ИЗ ГИДРОЛИЗНОГО

ЛИГНИНА

Изобретение относится к способу получения пресс-массы из гидролизного лигнииа.

Известны пресс-массы из гидролизного лигнина для изготовления изделий при повышенной температуре. Недостатком пресс-массы, получаемой известным способом, является ее малая реакционноспособность, в результате чего получаемые из нее изделия имеют низкие физико-механические свойства.

Цель изобретения — повышение реакционноспособности пресс-массы из гидролизного лигнина — достигается тем, что гидролизный лигнин обрабатывают гидратом окиси аммония при 80 — 100 С в течение 10 — 20 мин.

Примерный расход гидрата окиси аммон11я (плотность 0,91 г/смз) на 100 г гидролизного лигнина в пересчете на абсолютно сухое состояние приведен ниже.

Расход гидрата окиси аммония, мл

7,2

6,7

6,2

5,5

4,8

4,3

3,7

3,5

Предмет изобретения

Общая кислотность лигнина в пересчете на H SO4, %

6

4

2

0,5

Плоские изделия, изготовленные из прессмассы методом горячего прессования по обычным режимам, имеют следующие физикомеханические свойства:

Объемный вес, г/смз 1,3 — 1,35

Предел прочности при статическом изгибе, кгс/см- 140 †1

Предел прочности при растяжении, кгс/смв 90 — 100

10 Водопоглощение весовое за

24 час, % 2,5 — 3,5

Разбухание по толщине за

24 час, % 2,5 — 3,0

Твердость по Бринелю, кгс/мм- 13 — 15.

Изделия из пресс-массы, полученной предлагаемым спосооом, по своим ф11зико- ILxBllll ческим свойствам удовлетворяют требованиям промышленности, 20

25 Способ получения пресс-массы из гидролизного лигнина, отличающийся тем, что, с цельюувеличения реакционноспособности прессмассы, гидролизный лигнин обрабатывают гидратом окиси аммония при 80 — 100 С в те30 чение 10 — 20 мин.
