Состав для покрытий

Состав для покрытий

Иллюстрации

Показать все

Реферат

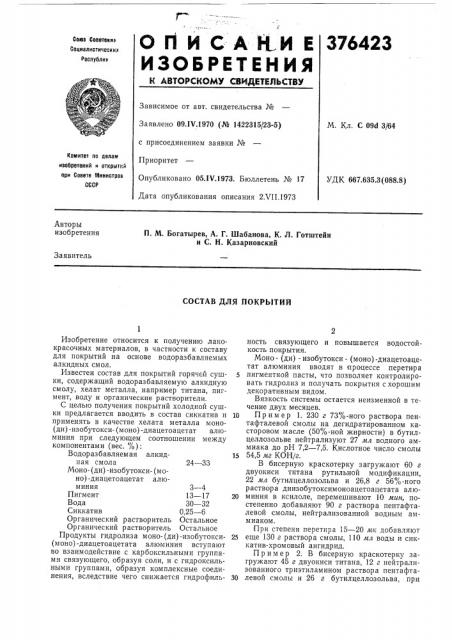

ОГАЙ сАЙи е изоьгитиния

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсим

Социал истичесиил

Республин

Зависимое от авт. свидетельства №

Заявлено 09.1Ч.1970 (№ 1422315 23-5) с присоединением заявки №

Приоритет

Опубликовано 05.IV.1973. Бюллетень № 17

Дата опубликования описания 2ХП.1973

М. Кл. С 094 3/64

Комитет по аелам изобретений и отирытий при Совете Министров

СССР

УДК 667.635.3 (088.8) Авторы изобретения

П. М. Богатырев, А. Г. Шабанова, К. Л. Готштейн и С. H. Казарновский

Заявитель

СОСТАВ ДЛЯ ПОКРЫТИИ

24 — 33

Изобретение относится к получению лакокрасочных материалов, в частности к составу для покрытий на основе водоразбавляемых алкидных смол.

Известен состав для покрытий горячей суш- 5 ки, содержащий водоразбавляемую алкидную смолу, хелат металла, например титана, пигмент, воду и органические растворители.

С целью получения покрытий холодной сушки предлагается вводить в состав сиккатив и 10 применять в качестве хелата металла моно(ди) -изобутокси- (моно) -диацетоацетат алюминия при следующем соотношении между компонентами (вес. %):

Водоразбавляемая алкидная смола

Моно- (ди) -изобутокси- (моно) -диацетоацетат алюминия 3 — 4

Пигмент 13 — 17 20

Вода 30 — 32

Сиккатив 0,25 — 6

Органический растворитель Остальное

Органический растворитель Остальное

Продукты гидролиза моно-(ди) -изобутокси- 25 (моно) -диацетоацетата алюминия вступают во взаимодействие с карбоксильными группами связующего, образуя соли, и с гидроксильными группами, образуя комплексные соединения, вследствие чего снижается гидрофиль- 30 ность связующего и повышается водостойкость покрытия.

Моно - (ди) - изобутокси - (моно)-диацетоацетат алюминия вводят в процессе перетира пигментной пасты, что позволяет контролировать гидролиз и получать покрытия с хорошим декоративным видом.

Вязкость системы остается неизменной в течение двух месяцев.

Пример 1. 230 г 73%-ного раствора пентафталевой смолы на дегидратированном касторовом масле (50%-ной жирности) в бутилцеллозольве нейтрализуют 27 мл водного аммиака до рН 7,2 — 7,5. Кислотное число смолы

54,5 мг КОН/г.

В бисерную краскотерку загружают 60 г двуокиси титана рутильной модификации, 22 мл бутилцеллозольва и 26,8 г 56%-ного раствора диизобутоксимоноацетоацетата алюминия в ксилоле, перемешивают 10 мин, постепенно добавляют 90 г раствора пентафталевой смолы, нейтрализованной водным аммиаком.

При степени перетира 15 — 20 мк добавляют еще 130 г раствора смолы, 110 мл воды и сиккатив-хромовый ангидрид, Пример 2. В бисерную краскотерку загружают 45 г двуокиси титана, 12 г нейтрализованного триэтиламином раствора пентафталевой смолы и 26 г бутилцеллозольва, при

376423

Составитель Г. Судакова

Техред Т. Курилко

Корректоры: А. Николаева и В. Петрова

Редактор Т. Шарганова

Заказ 1779/6 Изд. М 416 Тираж 647 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 степени перетира 15 мк добавляют 13,2 г

56 4-ного раствора моноизобутоксидиацетоацетата алюминия в ксилоле, З,б г раствора нафтената кобальта в бутилцеллозольве, 78,5 г пентафталевой смолы и 80 мл воды.

Эмаль готова к употреблению.

Предмет изобретения

Состав для покрытий, содержащий водоразбавляемую алкидную смолу, хелат металла, пигмент, воду и органические растворители, отличающийся тем, что, с целью получения покрытий холодной сушки, в него введен сиккатив и в качестве хелата металла применен моно - (ди) - изобутокси -(моно)-диацетоацетат алюминия при следующем соотношении между компонентами (вес. 4 ):

5 Водоразбавляемая алкид,ная смола 24 — 33

Моно-(ди)-изобутокси-(моно) -диацетоацетат алюминия 3 — 4

10 Пигмент 13 — 17

Вода 30 — 32

Сиккатив 0,25 — б

Органический растворитель Остальное.
