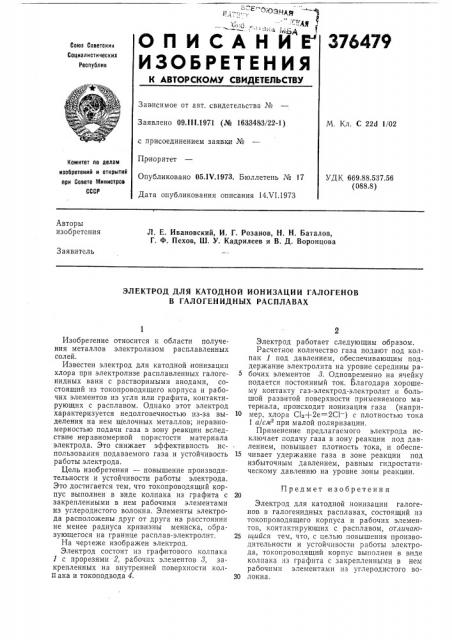

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 09.Ill.1971 (¹ 163i3483/22-1) с присоединением заявки №

Приоритет

Опубликовано 05.IV.1973. Бюллетень № 17

Дата опубликования описания 14Л 1.1973

М. Кл. С 22d 1/02

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 669,88.537.56 (088.8) Авторы изобретения

Л. Е, Ивановский, И. Г. Розанов, Н. Н. Баталов, Г, Ф. Пехов, Ш, У. Кадрилеев и В. Д. Воронцова

Заявитель

ЭЛЕКТРОД ДЛЯ КАТОДНОЙ ИОНИЗАЦИИ ГАЛОГЕНОВ

В ГАЛОГЕНИДНЪ|Х РАСПЛАВАХ

Изобретение относится к области получения металлов электролизом расплавленных солей.

Известен электрод для катодной ионизации хлора при электролизе расплавленных галогенидных ванн с растворимыми анодами, состоящий из токопроводящего корпуса и рабочих элементов из угля или графита, контактирующих с расплавом. Однако этот электрод характеризуется недолговечностью из-за выделения на нем щелочных металлов; неравномерностью подачи газа в зону реакции вследствие неравномерной пористости материала электрода. Это снижает эффективность использования подаваемого газа и устойчивость работы электрода.

Цель изобретения — повышение производительности и устойчивости работы электрода.

Это достигается тем, что токопроводящий корпус выполнен в виде колпака из графита с закрепленными в нем рабочими элементами из углеродистого волокна. Элементы электрода расположены друг от друга на расстоянии не менее радиуса кривизны мениска, образующегося на границе расплав-электролит.

На чертеже изображен электрод.

Электрод состоит из графитового колпака

1 с прорезями 2, рабочих элементов 8, закрепленных на внутренней поверхности коли ака и токоподвода 4.

Электрод работает следующим образом.

Расчетное количество газа подают под колпак 1 под давлением, обеспечивающим поддержание электролита на уровне середины рабочих элементов 8. Одновременно на ячейку подается постоянный ток. Благодаря хорошему контакту газ-электрод-электролит и большой развитой поверхности применяемого материала, происходит ионизация газа (напри10 мер, хлора С1е+2е=2С1 — ) с плотностью тока

1 а/смз при малой поляризации.

Применение предлагаемого электрода исключает подачу газа в зону реакции под давлением, повышает плотность тока, и обеспе15 чивает удержание газа в зоне реакции под избыточным давлением, равным гидростатическому давлению на уровне зоны реакции.

Предмет изобретения

Электрод для катодной ионизации галогенов в галогенидных расплавах, состоящий из токопроводящего корпуса и рабочих элементов, контактирующих с расплавом, отличаю25 итийся тем, что, с целью повышения производительности и устойчивости работы электрода, токопроводящий корпус выполнен в виде колпака из графита с закрепленными в нем рабочими элементами из углеродистого во30 л окна, 376479
