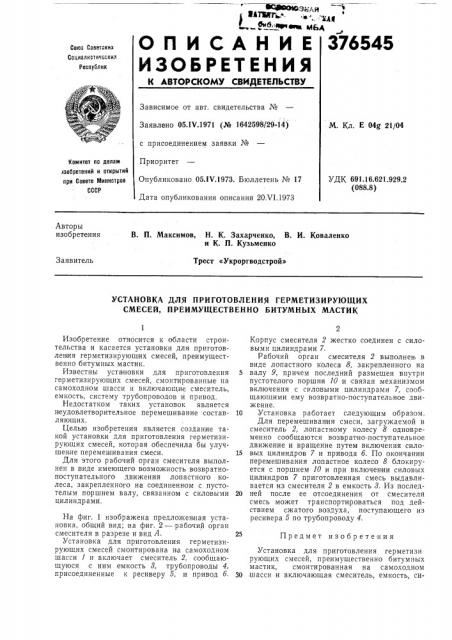

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 05ЛЧ.1971 (№ 1642598/29-14) с присоединением заявки №

Приоритет

Опубликовано 05ЛЧ.1973. Бюллетень № 17

M. Кл. Е 04@ 21/04

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 691.16.621.929.2 (088.8) Дата опубликования описания 20.Ч1.1973

Авторы изобретения

В. П. Максимов, Н. К. Захарченко, В. И. Коваленко и К. П. Кузьменко

Заявитель

Трест «Укроргводстрой»

УСТАНОВКА ДЛЯ ПРИГОТОВЛЕНИЯ ГЕРМЕТИЗИРУЮЩИХ

СМЕСЕЙ, ПРЕИМУЩЕСТВЕННО БИТУМНЫХ МАСТИК

Предмет изобретения

Изобретение относится к области строительства и касается установки для приготовлен ия герметизирующих смесей, преимущественно битумных мастик.

Известны установки для приготовления герметизирующих смесей, смонтированные на самоходном шасси и включающие смеситель, емкость, систему трубопроводов и привод.

Недостатком таких установок является н еудовлетворительное перемешивание составляющих.

Целью изобретения является создание такой установки для приготовления герметизирующих смесей, которая обеспечила бы улучшение перемешивания смеси.

Для этого рабочий орган смесителя выполнен в виде имеющего возможность возвратнопоступательного движения лопастного колеса, закрепленного на соединенном с пустотелым поршнем валу, связанном с силовыми цилиндрами.

На фиг. 1 изображена предложенная установка, общий вид; на фиг. 2 — рабочий орган смесителя в разрезе и вид А.

Установка для приготовления герметизирующих смесей смонтирована на самоходном шасси 1 и включает смеситель 2, сообщающуюся с ним емкость 8, трубопроводы 4, присоединенные к ресиверу 5, и привод б

Корпус смесителя 2 жестко соединен с силовыми цилиндрами 7.

Рабочий орган смесителя 2 выполнен в виде лопастного колеса 8, закрепленного на

5 валу 9, причем последний размещен внутри пустотелого поршня 10 и связан механизмом включения с силовыми цилиндрами 7, сообщающими ему возвратно-поступательное движение.

10 Установка работает следующим ооразом.

Для перемешивания смеси, загружаемой в смеситель 2, лопастному колесу 8 одновременно сообщаются возвратно-поступательное движение и вращение путем включения сило15 вых цилиндров 7 и привода б. По окончании перемешивания лопастное колесо 8 блокируется с поршнем 10 и при включении силовых цилиндров 7 приготовленная смесь выдавливается из смесителя 2 в емкость 8. Из послед20 ней после ее отсоединения от смесителя смесь может транспортироваться под действием сжатого воздуха, поступающего из ресивера 5 по трубопроводу 4.

Установка для приготовления герметизирующих смесей, преимущественно битумных мастик, смонтированная на самоходном

30 шасси и включающая смеситель, емкость, си376545 дидА

Составитель Г. Афиногенова

Техред T. Курилко

Редактор И. Кванадзе

Корректор Т. Гревцова

Заказ 1512/17 Изд. № 398 Тираж 632 Подписное

Ц1-1ИИПИ Комитета по делам изобретений и открытий г:ри Совете Министров СССР

Москва, )K-35, Раугпская наб., д. 4:5

Типография, пр. Сапунова, 2 стему трубопроводов и привод. отличаюи/аяся тем, что, с целью улучшения перемешивания смеси, рабочий орган смесителя выполнен в виде имеющего возможность возвратно-поступательного движения лопастного колеса, закрепленного на соединенном с пустотелым поршнем валу, связанном с силовыми циJIIIH/IP3MH.
