Реферат

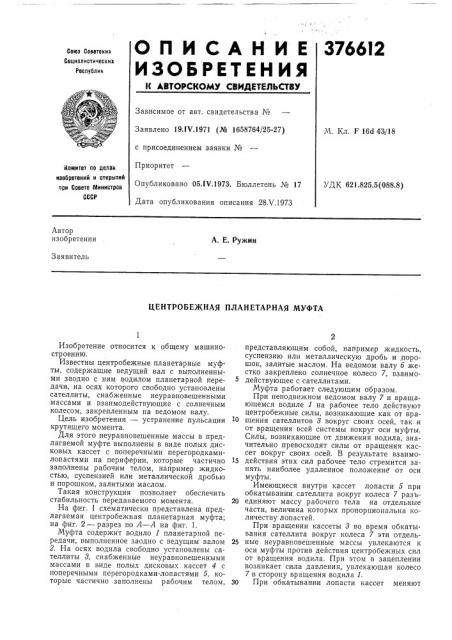

О П И С А Н И Е 3766!2

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 19ЛЧ.1971 (№ 1658764/25-27) с присоединением заявки №

Приоритет

Опубликовано 05.IV.1973, Бюллетень № 17

Дата опубликования описания 28Х.1973

М. Кл. F 16d 43/18

Комитет по делез. изобретений и открытий при Совете Министров

СССР

УДК 621.825.5(088.8) Автор изобретения

А. Е. Ружии

Заявитель

ЦЕНТРОБЕЖНАЯ ПЛАНЕТАРНАЯ МУФТА

Изобретение относится к общему машиностроению.

Известны центробежные планетарные муфты, содержащие ведущий вал с выполненными заодно с ним водилом планетарной передачи, на осях которого свободно установлены сателлиты, снабженные неуравновешенными массами и взаимодействующие с солнечным колесом, закрепленным на ведомом валу.

Цель изобретения — устранение пульсации крутящего момента.

Для этого неуравновешенные массы в предлагаемой муфте выполнены в виде полых дисковых кассет с поперечными перегородкамилопастями на периферии, которые частично заполнены рабочим телом, например жидкостью, суспензией или металлической дробью и порошком, залитыми маслом.

Такая конструкция позволяет обеспечить стабильность передаваемого момента.

На фиг. 1 схематически представлена предлагаемая центробежная планетарная муфта; на фиг. 2 — разрез по А — А на фиг. 1.

Муфта содержит водило 1 планетарной передачи, выполненное заодно с ведущим валом

2. На осях водила свободно установлены сателлиты 8, снабженные неуравновешенными массами в виде полых дисковых кассет 4 с поперечными перегородками-лопастями 5, которые частично заполнены рабочим телом, представляющим собой, например жидкость, суспензию или металлическую дробь и .порошок, залитые маслом. На ведомом валу 6 жестко закреплено солнечное колесо 7, взаимо5 действующее с сателлитами.

Муфта работает следующим образом.

При неподвижном ведомом валу 7 и вращающемся водиле 1 на рабочее тело действуют центробежные силы, возникающие как от вра10 щения сателлитов 8 вокруг своих осей, так и от вращения всей системы вокруг оси муфты.

Силы, возникающие от движения водила, значительно превосходят силы от вращения кассет вокруг своих осей. В результате взаимо15 действия этих сил рабочее тело стремится занять наиболее удаленное положение от оси муфты.

Имеющиеся внутри кассет лопасти 5 при обкатывании сателлита вокруг колеса 7 разь20 единяют массу рабочего тела на отдельные части, величина которых пропорциональна количеству лопастей.

При вращении кассеты 8 во время обкатывания сателлита вокруг колеса 7 эти отдель25 ные неуравновешенные массы увлекаются к оси муфты против действия центробежных сил от вращения водила. При этом в зацеплении возникает сила давления, увлекающая колесо

7 в сторону вращения водила 1.

30 При обкатывании лопасти кассет меняют

376612

Фиг я

Фиг. 1

Составитель В. Мафтер

Техред Т. Курилко

Корректор Л. Царькова

Редактор Е. Сотник

Заказ 1516/15 Изд. № 405 Тирах< 826 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская паб., д. 4, 5

Типография, пр. Сапунова, 2 свое положение относительно направления центробежной силы, и рабочее тело последовательно высвобождается от них. Рабочее тело посредством лопастей смещается с положения прямой, проходящей через ось сателлита и водила, поэтому во время работы возникает крутящий момент, направленный против вращения обкатывания. В результате этого солнечное колесо 7 увлекается в сторону вращения водила.

Одновременно в работе участвуют несколько лопастей, благодаря чему исключается пульсация передаваемого крутящего момента, Предмет изобретения

1. Центробежная планетарная муфта, содержащая ведущий вал с выполненным заодно с ним водилом планетарной передачи, на осях которого свободно установлены сателлиты, снабженные неуравновешенными массами и зацепляющиеся с солнечным колесом, закрепленным на ведомом валу, отличающаяся тем, что, с целью устранения пульсации крутящего момента, неуравновешенные массы выполнены в виде полых дисковых кассет с поперечными перегородками-лопастями на периферии, которые частично заполнены рабочим телом.

2. Муфта по п. 1, отличающаяся тем, что в качестве рабочего тела применена жидкость.

3. Муфта по п. 1, отличающаяся тем, что в качестве рабочего тела применена суспензия.

4. Муфта по п. 1, отличающаяся тем, что в качестве рабочего тела применена металлическая дробь и порошок, залитые маслом.
