Реферат

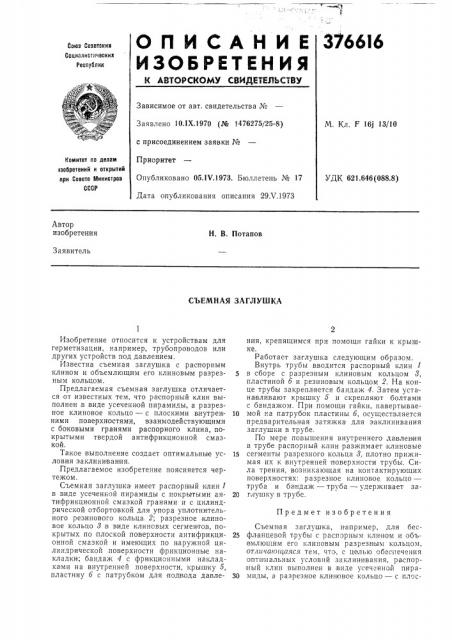

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3766! 6

Соаа Советских

Социалистических

Республик ф -Ф

Зависимое от авт. свидетельства М

Заявлено 10.IX.1970 (Мв 1476275/25-8) с присоединением заявки Кв

Приоритет

Опубликовано 05.1V.1973. Бюллетень М 17

Дата опубликования описания 29Х.1973

М. Кл. F 161 13f10

Комитет по делам иаобретений и открытий при Совете Министров

СССР

УДК 621.646(088.8) Автор изобретения

Н. В. Потапов

Зая.витель

СЪЕМНАЯ ЗАГЛУШКА

Изобретение относится к устройствам для герметизации, например, трубопроводов или других устройств под давлением.

Известна съемная заглушка с распорным клином и объемлющим его клиновым разрезным кольцом.

Предлагаемая съемная заглушка отличается от известных тем, что распорный клин выполнен в .виде усеченной пирамиды, а разрезное клиновое кольцо — с плоскими внутренними поверхностями, взаимодействующими с боковыми гранями распорного клина, покрытыми твердой антифрикционной смазкой.

Такое выполнение создает оптимальные условия заклинивания.

Предлагаемое изобретение поясняется чертежом.

Сьемная заглушка имеет распорн ый клин 1 в виде усеченной пирамиды с покрытыми антифрикционной смазкой гранями и с цилиндрической отбортовкой для упора уплотнительного резинового кольца. 2; разрезное клиновое кольцо 8 в виде клиновых сегментов,,покрытых по плоской поверхности антифрикционной смазкой и имеющих по наружной цилиндрической поверхности фрикционпые накладки; банда>к 4 с фрикционными накладками на внутренней поверхности, крышку б, пластину б с патрубком для подвода давления, крепящимся при помощи гайки к крышке.

Работает заглушка следующим образом.

Внутрь трубы вводится распорный клин 1

5 в сборе с разрезным клиновым кольцом 8, пластиной б и резиновым кольцом 2. На конце трубы закрепляется бандаж 4. Затем устанавливают крышку б и скрепляют болтами с бандажом. При помощи гайки, навертывае10 мой на патрубок пластины б, осуществляется предварительная затяжка для заклинивания заглушки в трубе.

По мере повышения внутреннего давлен ия в трубе распорный клин разжимает клиновые

15 сегменты разрезного кольца 8, плотно прижимая их к внутренней поверхности трубы. Сила трения, возникающая на контактирующих поверхностях: разрезное клиновое кольцо— труба и ба ндаж — труба — удерживает за20 глушку B трубе.

Предмет изобретения

Съемн ая заглушка, например, для бес25 фланцевой трубы с распорным клином и объемлющим его клиновым разрезным кольцом, отлика(ощаяся тем, что, с целью обесиечения опти|мальных условпй заклинивания, распор ный клин выполнен в виде усеченной пира30 миды, а разрезное клинювое кольцо — с плосСоставитель А. Мамлина

Техред T. Курилко

Корректор А. Степанова

Редактор Е. Васева

Заказ 1519/3 Изд. № 404 Тираж 826 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раугиская наб., д. 4/5

Типография, пр. Сапунова, 2 кими ни утренними поверхностями, взаимодействующими с боковыми гранями распорного клина, покрытыми твердой антифрикционной смазкой.
