376 6I8

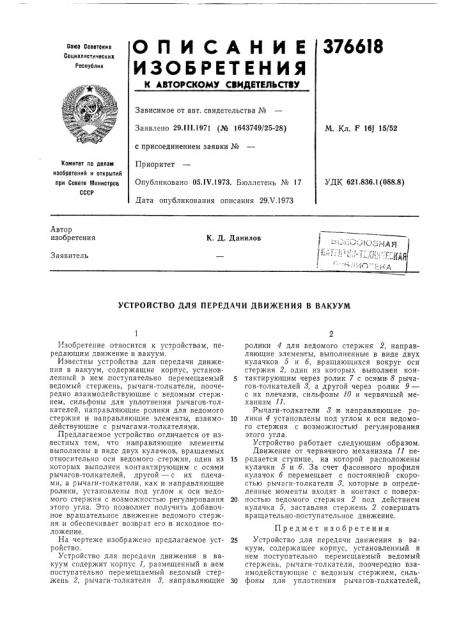

О П И СА Н И Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства №

Заявлено 29. I I 1.1971 (¹ 1643749/25-28) с присоединением заявки №

Приоритет

Опубликовано 05.1 т1.1973. Бюллетень № 17

Дата опубликования описания 29Х.1973

M. Кл. F 16j 15/52

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621 836.1(088.8) Автор изобретения

К. Д. Данилов

Заявитель

УСТРОЙСТВО ДЛЯ ПЕРЕДАЧИ ДВИЖЕНИЯ В ВАКУУМ

Изобретение относится к устройствам, передающим движение в вакуум.

Известны устройства для передачи движения в вакуум, содержащие корпус, установленный в нем поступательно перемещаемый ведомый стержень, рычаги-толкатели, поочередно,взаимодействующие с ведомым стержнем, сильфоны для уплотнения рычагов-толкателей, направляющие ролики для ведомого стержня и направляющие элементы, взаимодействующие с рычагами-толкателями.

Предлагаемое устройство отличается от известных тем, что направляющие элементы выполнены в виде двух кулачков, вращаемых относительно оси ведомого стержня, один из которых выполнен контактирующим с осями рычагов-толкателей, другой — с их плечами, а рычаги-толкатели, как и направляющие ролики, установлены под углом к оси ведомого стержня с возможностью регулирования этого угла. Это позволяет получить добавочное вращательное движение ведомого стержня и обеспечивает возврат его в исходное положение.

На чертеже изображено предлагаемое устройство.

Устройство для передачи движени я в вакуум содержит корпус 1, размещенный в .нем поступательно перемещаемый ведомый стержень 2, рычаги-толкатели 8, направляющие ролики 4 для ведомого стержня 2, направляющие элементы, выполненные в виде двух кулачков 5 и б, вращающихся вокруг оси стержня 2, один из которых выполнен контактирующим через ролик 7 с осями 8 рычагов-толкателей 8, а другой через ролик 9— с их плечами, сильфоны 10 и червячный механизм 11.

Рычаги-толкатели 8 и направляющие ро10 лики 4 установлены под углом к оси ведомого стержня с возможностьЮ регулирования этого угла.

Устройство работает следующим образом, Движение от червячного механизма 11 пе15 редается ступице, на которой расположены кулачки 5 и б, За счет фасон ного профиля ,кулачок б перемещает с постоянной скоростью рычаги-толкатели 8, которые в определенные моменты входят в ионтакт с поверх20 ностью ведомого стержня 2 под действием кулачка 5, заставляя стержень 2 совершать вр ащательно-поступательное движение.

Предмет изобретения

25 Устройство для передачи движения в вакуум, содержащее корпус, установленный в нем поступательно перемещаемый ведомый стержень, рычаги-толкатели, поочередного взаимодействующHe с ведомым стержнем, силь30 фоны для уплотнения рыча гов-толкателей, 376618

Составитель В. Мартынов

Техред Т. Курилко

Корректор Е. Миронова

Редактор С. Титова

Заказ 1519/5 Изд. Ме 404 Тираж 826 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская нао., д. 4/5

Типография, пр. Сапунова, 2 направляющие ролики для ведомо"o стержня и направляющие элементы, .взаимодействующие с рычагами-тэлкателями, отличаю.иееся тем, что, с целью получения добавочпэго вращательного движения ведомого стержня и обеспечения возврата его в исходное положение, направляющие элементы выполнены в виде двух кулачков, вращае Iblx относительно оси ведомого стержня, один из которых выг:элнен контактирующим с осями рычаговтэлкателей, другой — с их плечами, а рычаги5 толкатели, как и направляющие ролики, установлены под углом к оси ведомого стержня с возможностью регулирования этого угла.
