Реферат

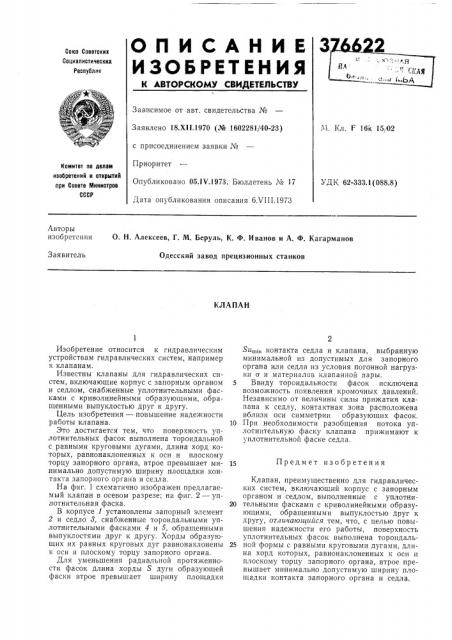

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 18.XI I.1970 (№ 1602281f40-23) с присоединением заявки №

Приоритет

Опубликовано 05 I V.1973 Бюллетень ¹ 17

Дата опубликования описания 6.VIII.1973

М. Кл. F 16к 15 О2

Комитет по делам иаобретений и открытий при Совете Министров

СССР

УДК 62-333.1(088.8) Авторы изобретения

О. H. Алексеев, Г. М. Беруль, К. Ф. Иванов и А. Ф. Кагарманов

Одесский завод прецизионных станков

Заявитель

КЛАПАН

Изобретение относится к гидравлическим устройствам гидравлических систем, например к клапанам.

Известны клапаны для гидравлических систем, включающие корпус с запорным органом и седлом, снабженные уплотнительными фасками с криволинейными образующими, обращенными выпуклостью друг к другу.

Цель изобретения — повышение надежности работы клапана.

Это достигается тем, что поверхность уплотнительных фасок выполнена тороидальной с равными круговыми дугами, длина хорд которых, равнонаклоненных к оси и плоскому торцу запорного органа, втрое превышает минимально допустимую ширину площадки контакта запорного органа и седла.

На фиг. 1 схематично изображен предлагаемый клапан в осевом разрезе; на фиг. 2 — уплотнительная фаска.

В корпусе 1 установлены запорный элемент

2 и седло 8, снабженные тороидальными уплотнительными фасками 4 и б, обращенными выпуклостями друг к другу. Хорды образующих их равных круговых дуг равнонаклонены к оси и плоскому торцу запорного органа.

Для уменьшения радиальной протяженности фасок длина хорды S дуги образующей фаски втрое превышает ширину площадки

Яи„п1 контакта седла и клапана, выбранную минимальной из допустимых для запорного органа или седла из условия погонной нагрузки о и материалов клапанной пары.

5 Ввиду тороидальности фасок исключена возможность появления кромочных давлений.

Независимо от величины силы прижатия клапана к седлу, контактная зона расположена вблизи оси симметрии образующих фасок.

10 При необходимости разобщения потока уплотнительную фаску клапана прижимают к уплотнительной фаске седла.

15 Предмет изобретения

Клапан, преимущественно для гидравлических систем, включающий корпус с запорным органом и седлом, выполненные с уплотни20 тельными фасками с криволинейными образующими, обращенными выпуклостью друг к другу, отличающийся тем, что, с целью повышения надежности его работы, поверхность уплотнительных фасок выполнена тороидаль25 ной формы с равными круговыми дугами, длина хорд которых, равнонаклоненных к оси и плоскому торцу запорного органа, втрое превышает минимально допустимую ширину площадки контакта запорного органа и седла.

376622

Составитель Е. Екжанова

Техред Т. Ускова

Корректор Е. Миронова

Редактор Г. Ивченкова

Типография, пр. Сапунова, 2

Заказ 2424/9 Изд. № 462 Тираж 826 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5
