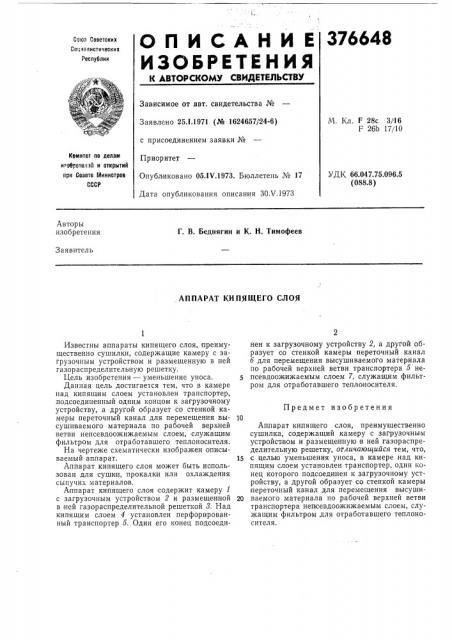

I, ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

376648

Сакта Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 25Л.1971 (№ 1624657/24-6) с присоединением заявки №

Приоритет

Опубл иковано 05.IV.1973. Бюллетень № 17

Дата опубликования описания ЗОХ.1973

М. Кл. F 28с 3!16

F 26b 17/10

Комитет по делам илобретезпй и открытий гри Совете й1ииистров

СССР

УДК 66.047.75.096.5 (088.8) Авторы изобретения

Г. В. Беднягин и К. Н. Тимофеев

Заявитель

АППАРАТ КИПЯЩЕГО СЛОЯ

Известны аппараты кипящего слоя, преимущественно сушилки, содержащие камеру с загрузочным устройством и размещенную в ней газораспределительную решетку.

Цель изобретения — уменьшение уноса.

Данная цель достигается тем, что в камере над кипящим слоем установлен транспортер, подсоединенный одним концом к загрузочному устройству, а другой образует со стенкой камеры переточный канал для перемещения высушиваемого материала по рабочей верхней ветви непсевдоожижаемым слоем, служащим фильтром для отработавшего теплоносителя.

На чертеже схематически изображен описываемый аппарат.

Аппарат кипящего слоя может быть использован для сушки, прокалки или охлаждения сыпучих материалов.

Аппарат кипящего слоя содержит камеру 1 с загрузочным устройством 2 и размещенной в ней газораспределительной решеткой 8. Над кипящим слоем 4 установлен перфорированный транспортер 5. Один его конец подсоединен к загрузочному устройству 2, а другой образует со стенкой камеры переточный канал

6 для перемещения высушиваемого материала по рабочей верхней ветви транспортера 5 непсевдоож ижаемым слоем 7, служащим фильтром для отработавшего теплоносителя, Предмет изобретения

Аппарат кипящего слоя, преимущественно сушилка, содержащий камеру с загрузочным устройством и размещенную в ней газораспределительную решетку, отличающийся тем, что, 1S с целью уменьшения уноса, в камере .над кипящим слоем установлен транспортер, один конец которого подсоединен к загрузочному устройству, а другой образует со стенкой камеры лереточный канал для перемещения высуши20 ваемого материала по рабочей верхней ветви транспортера непсевдоожижаемым слоем, служащим фильтром для отработавшего теплоносителя.
