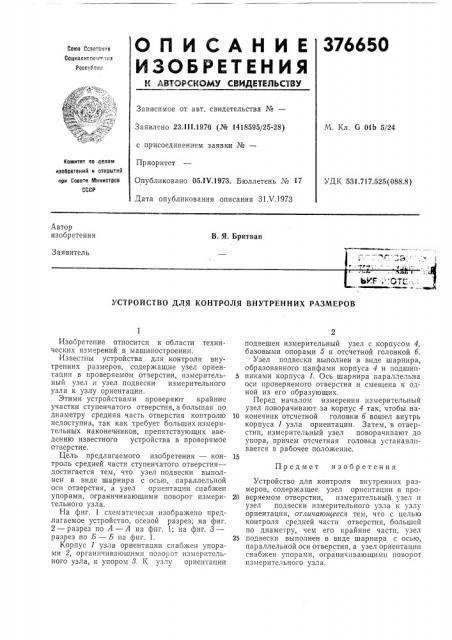

О П И C А Н И Е 376650

ИЗОБРЕТЕНИЯ

Оома Ссеетскнк

Социалнсти-:v ;кк респИпнк

Зависимое от авт. свидетельства №вЂ”

М, Кл. G Olb 5/24

Заявлено 23.1Н.1970 (№ 1418595/25-28) с пр исоединением заявтси №вЂ”

Пр иор итет

Опубликовано 05.1V.1973. Бюллетень № 17

Дата опубликования описания 31 V.1973 комитет по аслам изооретений и открытий при Совете Министров ссср

УДК 531,717.525(088.8) Автор изобретения

В. Я. Бритван

3 аявитель

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ВНУТРЕННИХ РАЗМЕРОВ

Предмет изобретения

Изобретение относится к области технических измерений в машиностроении.

Известны устройства для контроля внутренних размеров, содержащие узел ориентации в проверяемом отверстии, измерительный узел и узел подвески измерительного узла к узлу ориентации.

Этими устройствами проверяют крайние участки ступенчатого отверстия, а большая по диаметру средняя часть отверстия контролю недоступна, так как требует больших измерительных наконечников, препятствующих введению известного устройства в проверямое отверстие.

Цель предлагаемого изобретения — контроль средней части ступенчатого отверстия— достигается тем, что узел подвески выполнен в виде шарнира с осью, параллельной оси отверстия, а узел ориентации снабжен упорами, ограничивающими поворот измерительного узла, На фиг. 1 схематически изображено предлагаемое устройство, осевой разрез; на фиг.

2 — разрез по А — А на фи-. 1; на фиг. 3— разрез по Б — Б на фиг. 1.

Корпус 1 узла ориентации снабжен упорами 2, органичивающими поворот измерительного узла, и упором 8. К узлу ориентации подвешен измерительный узел с корпусом 4, базовыми опорами б и отсчетной головкой б.

Узел подвески выполнен в виде шарнира, образованного цапфами корпуса 4 и подшип5 никами корпуса l. Ось шарнира параллельна оси проверяемого отверстия и смещена к одной из его образующих.

Перед началом измерения измерительный узел поворачивают за корпус 4 так, чтобы на10 конечник отсчетной головки б вошел внутрь корпуса 1 узла ориентации. Затем, в отверстии, измерительный узел поворачивают до упора, причем отсчетная головка устанавливается в рабочее положение.

Устройство для контроля внутренних размеров, содержащее узел ориентации в про20 веряемом отверстии, измерительный узел и узел подвески измерительного узла к узлу ориентации, отличающееся тем, что с целью контроля средней части отверстия, большей по диаметру, чем его крайние части, узел

25 подвески выполнен в виде шарнира с осью, параллельной оси отверстия, а узел ориентации снабжен упорами, ограничивающими поворот измерительного узла.

376650

Фиг..1

А-А

Фиг 2 Риа.З

Составитель В. Чудов

Техред 3. Таранеико

Корректор Н. Лук

Редактор Е. Васева
