Реферат



376754

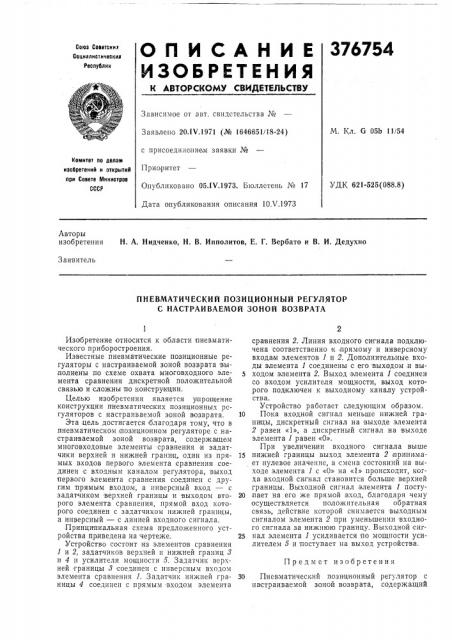

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетоки»

Социалиотичоокиа

Реопублин

Зависимое от авт. свидетельства №

М. Кл. G 05b 11/54

Заявлено 20.1V.1971 (№ 1646651/18-24) с присоединением заявки №

Приоритет

Опубликовано 05.IV.1973. Бюллетень № 17

Дата опубликования описания 1О.V.1973

Комитет по делам изобретений и открытий при Совете Миниотрое

СССР

УДК 621-525(088.8) Авторы изобретения Н. А. Нидченко, Н. В. Ипполитов, Е. Г. Вербато и В. И. Дедухно

Заявитель

ПНЕВМАТИЧЕСКИЙ ПОЗИЦИОННЫЙ РЕГУЛЯТОР

С НАСТРАИВАЕМОЙ ЗОНОЙ ВОЗВРАТА

Предмет изобретения

Изобретение относится к области пневматического приборостроения.

Известные пневматические позиционные регуляторы с настраиваемой зоной возврата выполнены по схеме охвата многовходного элемента сравнения дискретной положительной связью и сложны по конструкции.

Целью изобретения является у прощение конструкции пневматических позиционных регуляторов с настраиваемой зоной возврата.

Эта цель достигается благодаря тому, что в пневматическом позиционном регуляторе с настраиваемой зоной возврата, содержащем многовходовые элементы сравнения и задатчики верхней и нижней границ, один из прямых входов первого элемента:сравнения соединен с входным каналом регулятора, выход первого элемента сравнения соединен с другим прямым входом, а инверсный вход — с задатчиком верхней границы и выходом второго элемента сравнения, прямой вход которого соединен с задатчиком нижней границы, а инверсный — с линией входного сигнала.

Принципиальная схема предложенного устройства приведена на чертеже.

Устройство состоит из элементов сравнения

1 и 2, задатчиков верхней и нижней границ 8 и 4 и усилителя мощности 5. Задатчик верхней границы 8 соединен с инверсным входом элемента сравнения 1. Задатчик нижней границы 4 соединен с прямым входом элемента сравнения 2. Линия входного сигнала подключена соответственно к,прямому и инверсному входам элементов 1 и 2. Дополнительные входы элемента 1 соединены с его выходом .и вы5 ходом элемента 2. Выход элемента 1 соединен со входом усилителя мощности, выход которого подключен к выходному каналу устройства, Устройство работает следующим образом.

10 Пока входной сигнал меньше нижней границы, дискретный сигнал на выходе элемента

2 равен «1», а дискретный сигнал на выходе элемента 1 равен «О».

При увеличении входного сигнала выше

15 нижней границы выход элемента 2 принимает нулевое значение, а смена состояний на выходе элемента 1 с «О» на «1» происходит, когда входной сигнал становится больше верхней границы. Выходной сигнал, элемента 1 посту20 пает на его же прямой вход, благодаря чему осуществляется положительная обратная связь, действие которой снимается выходным сигналом элемента 2 при уменьшении входного сигнала за нижнюю границу. Выходной сиг25 нал элемента 1 усиливается по мощности усилителем 5 и поступает на выход устройства.

30 Пневматический позиционный регулятор с настраиваемой зоной возврата, содержащий

376754 .

Составитель О. Поваго

Техред Л. Грачева

Редактор Л, Утехина

Корректор Л. Царькова

Заказ !274(5 Изд. № 395 Тира>к 780 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров CCClз

Москва, Ж-35, Раушская иаб., д. 4/5

Типография, пр. Сапунова, 2 многовходовые элементы сравнения и задатчики верхней и нижней границ, причем один из прямых .входов первого элемента сравнения соединен с входным каналом регулятора, отличаюи ийся тем, что, с целью упрощения устройства, выход первого элемента сравнения соединен с другим прямым входом, а инверсные входы — с задатчиком верхней границы и выходом второго элемента сравнения, прямой вход которого соединен с задатчиком

5 нижней границы, а,инверсный — с входным каналом регулятора.
