Реферат

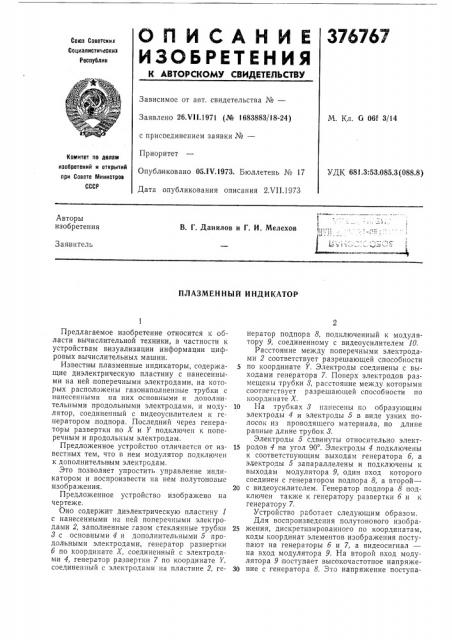

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 26. т !1.1971 (№ 1683883/18-24) с присоединением заявки №

Приоритет

Опубликовано 05.17.1973. Бюллетень № 17

Дата опубликования описания 2.ЧП.1973

M. Кл. G 061 3/14

Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

В. Г. Данилов и Г. И. Мелехов

Заявитель

ПЛАЗМЕННЫЙ ИНДИКАТОР нератор подпора 8, подключенный к модулятору 9, соединенному с видеоусилителем 10.

Расстояние между поперечными электродами 2 соответствует разрешающей способности

5 по координате У. Электроды соединены с выходами генератора 7. Поверх электродов размещены трубки 8, расстояние между которыми соответствует разрешающей способности по координате Х.

10 На трубках 8 нанесены по образующим электроды 4 и электроды 5 в виде узких полосок из проводящего материала, по длине равные длине трубок 3.

Электроды 5 сдвинуты относительно элект15 родов 4 н а угол 90 . Электроды 4 подключены к соответствующим выходам генератора 6, а электроды 5 запараллелены и подключены к выходам модулятора 9, один вход которого соединен с генератором подпора 8, а второй—

20 с видеоусилителем. Генератор подпора 8 подключен также к генератору развертки 6 и к генератору 7.

Устройство работает следующим образом.

Для воспроизведения полутонового изобра25 жения, дискретизированного по координатам, коды координат элементов изображения поступают на генераторы 6 и 7, а видеосигнал— на вход модулятора 9. На второй вход модулятора 9 поступает высокочастотное напряже30 ние с генератора 8. Это напряжение поступаПредлагаемое изобретение относится к области вычислительной техники, в частности к устройствам визуализации информации цифровых вычислительных машин.

Известны плазменные индикаторы, содержащие диэлектрическую пластину с нанесенными на ней поперечными электродами, на которых расположены газонаполненпые трубки с нанесенными на них основными и дополнительными продольными электродами, и модулятор, соединенный с видеоусилителем и генератором,подпора. Последний через генераторы развертки по Х и У подключен к поперечным и продольным электродам.

Предложенное устройство отличается от известных тем, что в нем модулятор подключен к дополнительным электродам.

Это позволяет упростить управление индикатором и воспроизвести на нем полутоновые изображения.

Предложенное устройство изображено на чертеже.

Оно содержит диэлектрическую пластину 1 с нанесенными на ней поперечными элекгродами 2, заполненные газом стеклянные трубки

8 с основными 4 и дополнительными 5 продольными электродами, генератор развертки

6 по координате Х, соединенный с электродами 4, генератор развертки 7 по координате У, соединенный с электродами на пластине 2, геУДК 681.3:53.085.3 (088.8) 376767 ет также и н а генераторы 6 и 7 для синхронизации. На соответствующем выходе генератора б и генератора 7, а, следовательно на соответствующем электроде на пластине 2 и электроде 4 появляется импульсное напряжение, достаточное для ионизации газа в трубке 3 на перекрестии электрода 2 и электрода

4. Промодулированное высокочастотное напряжение с модулятора поступает на электроды

5 и на пересечении электрода 2 и электрода 4, суммируясь с импульсным напряжением, вызывает свечение, яркость которого пропорциональна амплитуде суммарного напряжения (амплитуде напряжения с выхода модулятора 9). Импульсное напряжение с генераторов

6 и 7 служит для смещения рабочей точки на начало линейного участка яркостной модуляционной характеристики, а высокочастотное напряжение с амплитудной модуляцией с выхода модулятора 9 служит для модуляции по яркости свечения выбранного элемента.

После высвечивания одного элемента импульсное н апряжение появляется на других выходах генератора б и генератора 7 и соответственно на другом электроде 2 и продольном электроде 4. Предыдущий элемент гаснет, а вновь выбранный элемент засвечивается, и яркость его пропорциональна амплитуде видеосигнала, соответствующего моменту подачи импульсного напряжения на новый эле5 мент.

Для исключения мелькания полутонового изображения, воспроизводимого на плазменной панели, его необходимо периодически регенерировать, что всегда делается в радиоло10 кационных и телевизионных системах, имеющих и не имеющих в своем составе ЦВМ.

Предмет изобретения

Плазменн ый индикатор, содержащий ди15 электрическую пластину с нанесенными на ней поперечными электродами, на которых расположены газонаполненные трубки с нанесенными на них основными и дополнительными продольными электродами, и модулятор, соеди2р ненный с видеоусилителем и генератором подпора, который через генераторы развертки по

Х и У подключен к поперечным и продольным электродам, отлича ощийся тем, что, с целью упрощения управления индикатором, в нем

25 модулятор подключен к дополнительным электродам.
