Лентопротяжный механизм

Иллюстрации

Показать все

Реферат

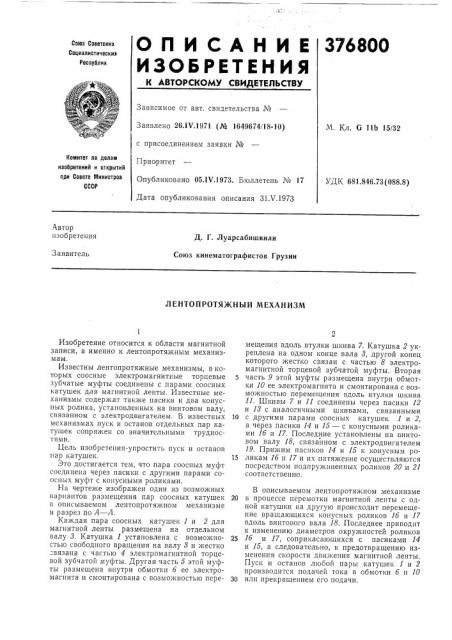

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

376800

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 26.IV,1971 (№ 1649674/18-10) с присоединением заявки №

Приоритет

Опубликовано 05ЛЧ.1973. Бюллетень № 17

Дата опубликования описания 31.Ч.1973

М. Кл. б 11Ь 15/32

Комитет ло делам изобретений и открытий при Совете Министров

СССР

УДК 681.846.73 (088.8) Автор изобретения

Д. Г. Луарсабишвили

Союз кинематографистов Грузии

Заявитель

ЛЕНТОПРОТЯ)КНЫЙ МЕХАНИЗМ

Изобретение относится к области магнитной записи, а именно к лентопротяжным механизмам.

Известны лентопротяжные механизмы, в которых соосные электромагнитные торцевые зубчатые муфты соединены с парами соосных катушек для магнитной ленты. Известные механизмы содержат также пасики и два конусиых ролика, установленных на винтовом валу, связанном с электродвигателем. В известных механизмах пуск и останов отдельных пар катушек сопряжен со значительными трудностями.

Цель изобретения-упростить пуск и останов пар катушек.

Зто достигается тем, что пара соосных муфт соединена через пасики с другими парами соосиых муфт с коиусными роликами.

На чертеже изображен один из возможных вариантов размещения пар соосных катушек в описываемом лентопротяжном механизме и разрез по А — А.

Каждая пара соосных катушек 1 и 2 для магнитной ленты размещена на отдельном валу 8. Катушка 1 установлена с возможностью свободного вращения на валу 8 и жестко вязана с частью 4 электромагнитной торцевой зубчатой муфты. Другая часть 5 этой муфты размещена внутри обмотки б ее электромагнита и смонтирована с возможностью перемещения вдоль втулки шкива 7. Катушка 2 укреплена на одном конце вала 3, другой конец которого жестко связан с частью 8 электромагнитной торцевой зубчатой муфты. Вторая

5 часть 9 этой муфты размещена внутри обмотки 10 ее электромагнита и смонтирована с возможностью перемещения вдоль втулки шкива

11. Шкивы 7 и 11 соединены через пасики 12 и 18 с аналогичными шкивами, связанными

10 с другими парами соосных катушек 1 и 2, а через пасики 14 и 15 — с конусными роликами 16 и 17. Последние установлены на винтовом валу 18, связанном с электродвигателем

19. Прижим пасиков 14 и 15 к конусным ро15 ликам 16 и 17 и их натяжение осуществляются посредством подпружиненных роликов 20 и 21 соответственно.

В описываемом лентопротяжном механизме

20 в процессе перемотки магнитной ленты с одной катушки на другую происходит перемещение вращающихся конусных роликов 16 и 17 вдоль винтового вала 18. Последнее приводит к изменению диаметров окружностей роликов

25 16 и 17, соприкасающихся с пасиками 14 и 15, а следовательно, к предотвращению изменения скорости движения магнитной ленты.

Пуск и останов любой пары катушек 1 и 2 производится подачей тока в обмотки б и 10

30 илп прекращением его подачи.

376800

Предмет изобретения

Составитель Ю. Розенкранц

Редактор В. Фельдман Техред T. Курилко Корректор Л, Чуркина

Заказ 1553/11 Изд. ¹ 410 Тираж 576 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Лентопротяжный механизм, содержащий пары соосных катушек для магнитной ленты, соединенных с соосными электромагнитными торцовыми зубчатыми муфтами, пасики и два конусных ролика, установленных на винтовом валу, связанном с электродвигателем, отличающийся тем, что, с целью упрощения пуска и останова пар катушек, одна пара соосных муфт соединена через пасики с другими парами соосных муфт и с конусными роликами.
