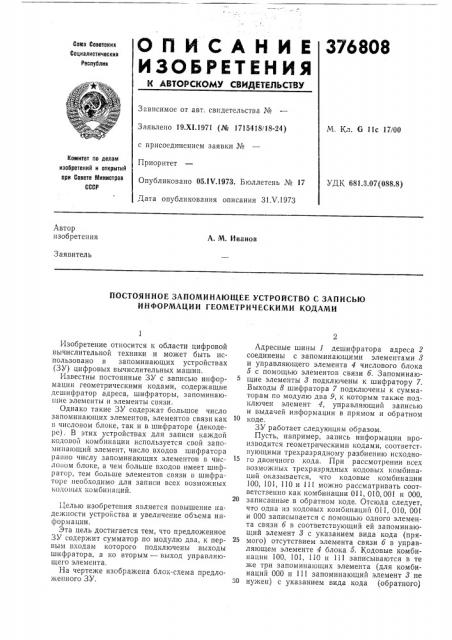

О П И С А Н И Е 376808

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респтблик

Зависимое от авт. свидетельства №

Заявлено 19.Х1.1971 (№ 1715418/18-24) М. Кл. 6 1Ic 17/00 с присоединением заявки №

Комитет по делам изобретений и открытий при Совете Министров

СССР

Приоритет

Опубликовано 05.1К1973. Бюллетень № 17

Дата опубликования описания 31 V.1973

УДК 681.3.07(088.8) Автор изобретения

А. М. Иванов

Заявитель

ПОСТОЯННОЕ ЗАПОМИНАЮЩЕЕ УСТРОЙСТВО С ЗАПИСЬЮ

ИНФОРМАЦИИ ГЕОМЕТРИЧЕСКИМИ КОДАМИ

Изобретение относится к области цифровой вычислительной техники и может быть использовано в запоминающих устройствах (ЗУ) цифровых вычислительных машин.

Известны постоянные ЗУ с записью информации геометрическими кодами, содержащие дешифратор адреса, шифраторы, запоминающие элементы и элементы связи.

Однако такие ЗУ содержат большое число запоминающих элементов, элементов связи как и числовом блоке, так и в шифраторе (декодере) . В этих устройствах для записи каждой кодовой комбинации используется свой запоминающий элемент, число входов шифратора равно числу запоминающих элементов в числовом блоке, а чем больше входов имеет шифратор, тем больше элементов связи в шифраторе необходимо для записи всех возможных кодовых комбинаций.

Целью изобретения является повышение надежности устройства и увеличение объема информации.

Зта цель достигается тем, что предложенное

ЗУ содержит сумматор по модулю два, к первым входам которого подключены вь;ходы шифратора, а ко вторым — выход управляющего элемента.

На чертеже изображена блок-схема предложенного ЗУ.

Адресные шины 1 дешифратора адреса 2 соединены с запоминающими элементами 3 и управляющего элемента 4 числового блока

5 с помощью элементов связи б. Запоминающие элементы 3 подключены к шифратору 7.

Выходы 8 шифратора 7 подключены к сумматорам по модулю два 9, к которым также подключен элемент 4, управляющий записью и выдачей информации в прямом и обратном

10 коде.

ЗУ работает следующим образом.

Пусть, например, запись информации производится геометрическими кодами, соответствующими трехразрядному разбиению исходного двоичного кода. При рассмотрении всех возможных трехразрядных кодовых комбинаций оказывается, что кодовые комбинации

100, 101, 110 и 111 можно рассматривать соответственно как комбинации 011, 010, 001 и 000, 20 записанные в обратном коде. Отсюда следует, что одна из кодовых комбинаций 011, 010, 001 и 000 записывается с помощью одного элемента связи б в соответствующий ей запоминающий элемент 3 с указанием вида кода (пря25 мого) отсутствием элемента связи б в управляющем элементе 4 блока 5. Кодовые комбинации 100, 101, 110 и 111 записываются в те же три запоминающих элемента (для комбинаций 000 и 111 запоминающий элемент 3 не

30 нужен) с указанием вида кода (обратного) 376808

Составитель В. Г. Гардонова

Редактор Л. Утехина Техред Т. Курилко Корректор Е Сапунова

Заказ 1553/16 Изд. ¹ 410 Тираж 576 Подписное

Ц1-1ИИПИ Комитета по делам изобретений и открьггий при Совете Мийистров СССР

Москва, jK-35, Раушская яаб., д. 4/5

Типография, пр. Сапунова, и наличием элемента связи б в управляющем элементе 4 блока 5.

В режиме выдачи информации ЗУ работает следующим образом.

При возбуждении одной из адресных шин 1 дешифратора адреса 2 появляется сигнал на выходе того запоминающего элемента 8, который связан с шиной 1 с помощью элемента связи б. Сигнал с элемента 8 поступает на шифратор 7, на выходах 8 которого появляется один из кодов 000, 001, 010 и 100. Если возбужденная шина 1 не связана с помощью элемента связи б с запоминающим элементом

4, то один из кодов 000, 001, 010 и 100, не изменяясь, появляется на выходах сумматоров

9. Если возбужденная шина 1 связана с помощью элемента связи б с управляющим элементом 4, то один из кодов 000, 001, 010 и 100, изменившись на обратной, появляется на выходах сумматоров 9 как 111, 110, 101 или 011.

Применение этого принципа построения постоянного запоминающего устройства с записью информации геометрическнми кодами приводит к уменьшениЮ числа запоминающих элементов 8 числового блока 5 вдвое (вместо запоминающего элемента 8, соответствующего

5 кодам ООО и 111, водится запоминающийэлемент 4 числового блока 5) и уменынению элементов связи шифратора.

Предмет изобретения

1О

Постоянное запоминающее устройство с записью информации геометрическими кодами, содержащее дешифратор адреса, выходы которого соединены со входами запоминающих элементов и управляющего элемента, выходы запоминающих элементов подключены ко входам шифратора, отлиыа оцееся тем, что, с целью повышения надежности устройства и увеличения объема информации, оно содержит сумматор по модулю два, к первым входам которого подключены выходы шифратора, а ко вторым — выход управляющего элемента.
