Реферат

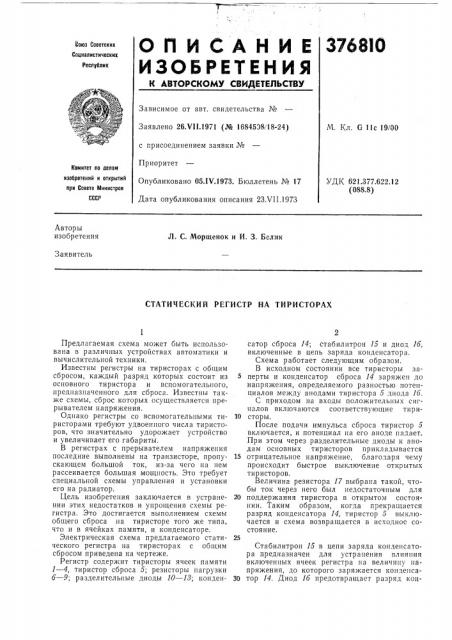

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 26.VII.1971 (№ 1684538!18-24) с присоединением заявки №

Приоритет

Опубликовано 05ЛЧ.1973. Бюллетень № 17

Дата опубликования описания 23ХП.1973

М, Кл. б 11с 19/ОО

Комитет по делам нзобретеннй н открытий прн Совете Министров

СССР

УДК 621.377.622,12 (088.8) Авторы изобретения

Л. С. Морщенок и И. 3. Беляк

Заявитель

СТАТИЧЕСКИЙ РЕГИСТР НА ТИРИСТОРАХ

Предлагаемая схема может быть использована в различных устройствах автоматики и вычислительной техники.

Известны регистры на тиристорах с общим сбросом, каждый разряд которых состоит из основного тиристора и вспомогательного, предназначенного для сброса. Известны также схемы, сброс которых осуществляется прерывателем напряжения.

Однако регистры со вспомогательными тиристорами требуют удвоенного числа тиристоров, что значительно удорожает устройство и увеличивает его габариты.

В регистрах с прерывателем напряжения последние выполнены на транзисторе, пропускающем большой ток, из-за чего на нем рассеивается большая мощность. Это требует специальной схемы управления и установки его на радиатор.

Цель изобретения заключается в устранении этих недостатков и упрощения схемы регистра. Это достигается выполнением схемы общего сброса на тиристоре того же типа, что и в ячейках памяти, и конденсаторе.

Электрическая схема предлагаемого статического регистра на тиристорах с общим сбросом приведена на чертеже.

Регистр содержит тиристоры ячеек памяти

1 — 4, тиристор сброса 5; резисторы нагрузки б — 9; разделительные диоды 10 — 13; конденсатор сброса 14; стабилитрон 15 и диод 1б, включенные в цепь заряда конденсатора.

Схема работает следующим образом.

В исходном состоянии все тиристоры за5 перты и конденсатор сброса 14 заряжен до напряжения, определяемого разностью потенциалов между анодами тиристора 5 диода 16.

С приходом на входы положительных сигналов включаются соответствующие тири10 сторы.

После подачи импульса сброса тиристор 5 включается, и потенциал на его аноде падает.

При этом через разделительные диоды к анодам основных тиристоров прикладывается

15 отрицательное напряжение, благодаря чему происходит быстрое выключение открытых тиристоров.

Величина резистора 17 выбрана такой, чтобы ток через него был недостаточным для

20 поддержания тиристора в открытом состоянии. Таким образом, когда прекращается разряд конденсатора 14, тиристор 5 выключается и схема возвращается в исходное состояние.

Стабилитрон 15 в цепи заряда конденсатора предназначен для устранения влияния включенных ячеек регистра на величину напряжения, до которого заряжается конденса30 тор 14. Диод 16 предотвращает разряд кон376810

Предмет изобретения

-Е

Составитель P. Яворовскаи

Редактор Л. Утехина Техред T. Курилко Корректоры: Е, Давыдкина и А. Николаева

Заказ 1980/3 Изд. № 497 Тираж 576 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2 денсатора через стабилитроп при включении тиристора сброса 5.

Статический регистр на тиристорах, содержащий ячейки памяти, каждая из которых содержит тиристор, разделительный диод, и схему общего сброса, отлича ощий7ся тем, что, с целью упрощения регистра, в нем схема общего сброса выполнена на одном тиристоре, конденсаторе, включенном между анодом тиристора и катодами разделительных

5 диодов, и встречно включенных диоде и стабилитроне; при этом анод диода подключен к точке соединения конденсатора и разделительных диодов, а анод стабилитрона соединен с катодом тиристора.
