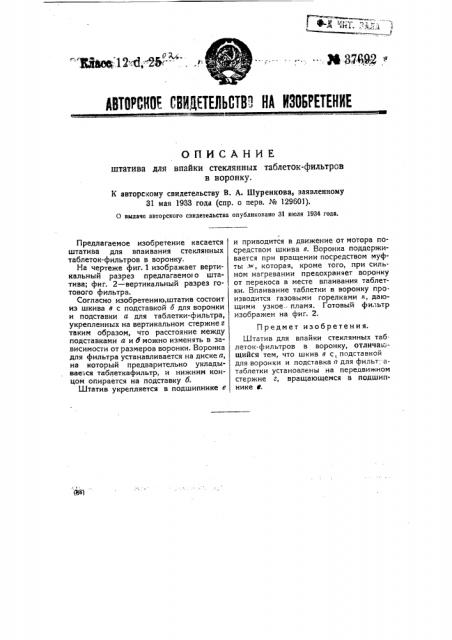

ABTOPN0E СВИДЕТЕЛЬСТВО HA ИЗОБРЕТЕНИЕ

ОПИСАНИЕ штатива для впайки стеклянных таблеток-фильтров в воронку.

К авторскому свидетельству В. А. Шуренкова, заявленному

31 мая 1933 года (спр. о перв. ¹ 12960)).

0 выдаче авторского свидетельства опубликовано 31 июля 1934 года.

Предмет изобретения.

Штатив для впайки стеклянных таб. леток-фильтров в воронку, отличающийся тем, что шкив в с, подставкой для воронки и подставка а для фильт,"атаблетки установлены на передвижном стержне г, вращающемся в подшипнике е.

Предлагаемое изобретение касается штатива для впаивания стеклянных таблеток-фильтров в воронку.

На чертеже фиг. 1 изображает вертикальный разрез предлагаемо о штатива; фиг. 2 — вертикальный разрез готового фильтра.

Согласно изобретению, штатив состоит из шкива в с подставкой б для воронки и подставки а для таблетки-фильтра, укрепленных на вертикальном стержне г таким образом, что расстояние между подставками а и 6 можно изменять в зависимости от размеров воронки. Воронка для фильтра устанавливается на диске а, на который предварительно укладывае- ся таблеткафильтр, и нижним концом опирается на подставку б.

Штатив укрепляется в подшипнике е и приводится в движение от мотора посредством шкива и. Воронка поддерживается при вращении посредством муфты зн, которая, кроме того, при сильном нагревании предохраняет воронку от перекоса в месте впаивания таблетки. Впаивание таблетки в воронку производится газовыми горелками к, дающими узкое., пламя. Готовый фильтр изображен на фиг. 2.

К аморсйому смдетельейву В. А. Nyp6amosa ® 37692

Экснерт Э. К. орст

Рсдам р Ю. Н. Вахрамеев

The. «ПроаФМигриф". Т4мбовскм, 32..-ак. 4717
