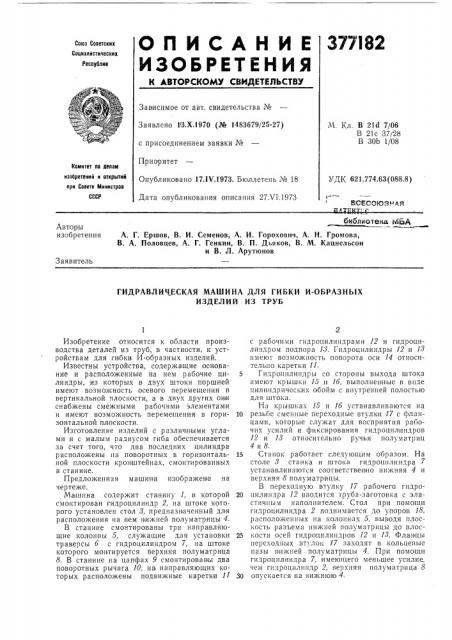

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 1!З.Х,1970 (№ 1483679/25-27) с присоединением заявки №

Приоритет

Опубликовано 17.1Ч.1973. Бюллетень № 18

Дата опубликования описания 27.VI.1973

М. Кл. В 21d 7/06

В 21с 37/28

В 30b 1/08

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.774.63 (088.8) ВСЕСОЮЗ1- и Л библиотека МБА

А. Г. Ершов, В. И. Семенов, А. И. Горохович, А. Н. Громова, В. А. Половцев, А. Г. Генкии, В, П. Дьяков, В, М. Кацнельсон и В. Л. Арутюнов

Авторы изобретения

Заявитель

ГИДРАВЛИЧЕСКАЯ МАШИНА ДЛЯ ГИБКИ И-ОБРАЗНЫХ

ИЗДЕЛ И Й ИЗ ТРУБ

Изобретение относится к области производства деталей из труб, в частности, к устройствам для гибки И-образных изделий.

Известны устройства, содержащие основание и расположенные на нем рабочие цилиндры, из которых в двух штоки поршней имеют возможность осевого перемещения в вертикальной, плоскости, а в двух других он и снабжены смежными рабочими элементами и имеют возможность перемещения в горизонтальной плоскости.

Изготовление изделий с различными углами и c: малым радиусом гиба обеспечивается за счет того, что два последних, цилиндра расположены на поворотных в горизонтальной плоскости кронштейнах, смонтированных в станине.

Предложенная машина изображен а на чертеже.

Ма шина содержит станину 1, в которой смонтирован гидроцилиндр 2, на штоке которого установлен стол 8, предназначенный для расположения на нем нижней полуматрицы 4.

В станине смонтированы три направляющие колонны 5, служащие для установки траверсы 6 с гидроцилиндром 7, на штоке которого монтируется верхняя полуматрица

8. В станине па цапфах 9 смонтированы два поворотных рычага 10, на направляющих которых расположены подвижные каретки 11 с рабочими гндроцилиндрами 12 и гидроцилиндром подпора /8. Гидроцилипдры 12 и 18 имеют возможность поворота оси 14 относительно каретки 11.

5 Гидроцилиндры со стороны выхода штока имеют крышки 15 и 16, выполненные в виде цилиндрических обойм с внутренней полостью для штока.

На крышках 15 и 16 устанавливаются на

10 резьбе сменные переходные втулки 17 с фланцами, которые служат для восприятия рабочих усилий и фиксирования гидроцнлиндров

/2 и 18 относительно ручья полуматриц

4 и 8.

15 Станок работает следующим образом. На столе 8 станка и штока гидроцнлнндра устанавливаются соответственно нижняя 4 и верхняя 8 полуматрицы.

В переходную втулку 17 рабочего гндро20 цилиндра 12 вводится труба-заготовка с эластичным наполннтелем. Стол при помощи гидроцилиндра 2 поднимается до упоров 18, расположенных на колоннах 5, выводя плоскость разъема нижней полуматрнцы до плос25 кости осей гидроцилиндров 12 н /8. Фланцы переходных втулок 17 заходят в кольцевые пазы нижней полуматрицы 4. При помощи гидроцилиндра 7, имеющего меньшее усилие.. чем гидроцилиндр 2, верхняя полуматрица 8

30 опускается на нижнюю 4.

377182

Составитель 3. Денисова

Редактор К. Шанаурова Техред 3. Тараненко

Корректор Е, Миронова

Заказ 1735)18 Изд. ¹ 1410 Тира>к 780 Подписное

ЦНИИПИ 1,омитета по делам изобретений и открытий ири Совете Министров СССР

Москва, Ж-35, Рауьиская и., д. 4>5

Типография, нр. Сапунова, 2

При помощи рабочего гидр оцилиндра, имеющего большее усилие, чем гидроцилиндр подпора; труба-заготовка пуансоном (на чертеже не показан) проталкивается в криволинейный канал оснастки н приобретает его фор му.

После этого штоки гидроцилиндров 12 н

18 выходят из оснастки, полуматрицы 4 и 8 разводятся, и готовый патрубок извлекается из полуматрицы.

Предмет изобретения

Гидравлическая машина для гибки И-образных изделий из труб, содержащая основанне и расположенные на нем рабочие цилиндры, из которых в двух штоки поршней имеют возможнос гь осевого перемещения в вертикальной плоскости, а в двух других они

5 снабжены смежными рабочими элементами и имеют возможность перемещения в горизонтальной плоскости, отличающаяся тем, что, с целью изготовления изделий с разлнч= ными углами и с малым радиусом гиба, на10 пример, соединительных патрубков, два по= следних цилиндра расположены на поворот= ных в горизонтальной плоскости кронштейн ах, смонтированных в станине.
