Асесоюзндя i
Иллюстрации
Реферат

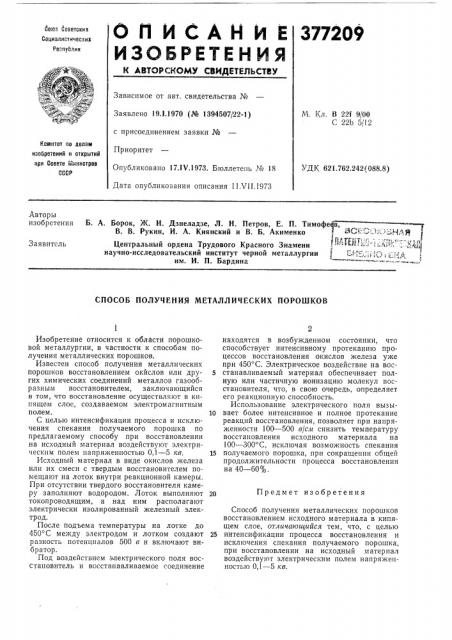

Ой И .АНИЕ S nOS
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сава Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 19.1.1970 (М 1394507/22-1) с присоединением заявки №
Приоритет
Опубликовано 17Л7.1973. Бюллетень № 18
Дата опубликозания описания 11.VII.1973
M. Кл. В 22f 9/00
С 22b 5/12
Комитет по делам изобретений и аткрытий при Совете Министров
СССР
УДК 621.762.242(088.8) Авторы изобретения
Б. А. Борок, K. И. Дзнеладзе, Л. Н. Петров, Е. П. Тимофе в, В. В. Рукин, И. А. Киянский и В. Б. Акименко . 1 "- -."-l -. - ЧАЯ
Центральный ордена Трудового Красного Знамени;." "" 1 - -" -"-- "::- - "..- тi j научно-исследовательский институт черной металлургии .!!5, ;,, „,,, -,.х им. И. П. Бардина
Заявитсль
СПОСОБ ПОЛУЧЕНИЯ МЕТАЛЛИЧЕСКИХ ПОРОШКОВ
20 Предмет изобретения
Изобретение относится к области порошковой металлургии, в частности к способам получения металлических порошков.
Известен способ получения металлических порошков восстановлением окйслов или других химических соединений металлов газообразным восстановителем, заключающийся в том, что восстановление осуществляют в кипящем слое, создаваемом электромагнитным полем.
С целью интенсификации процесса и исключения спекания получаемого порошка по предлагаемому способу при восстановлении на исходный материал воздействуют электрическим полем напряженностью 0,1 — 5 кв.
Исходный материал в виде окислов железа или их смеси с твердым восстановителем помеща|от на лоток внутри реакционной камеры.
При отсутствии твердого восстановителя камеру заполняют водородом. Лоток выполняют токопроводящим, а над ним располагают электрически изолированный железный электрод.
После подъема температуры на лотке до
450 С между электродом и лотком создают разность потенциалов 500 в и включают вибратор.
Под воздействием электрического поля восстановитель и восстанавливаемое соединение находятся в возбужденном состоянии, что способствует интенсивному протеканию процессов восстановления окислов железа уже при 450 С. Электрическое воздействие на восстанавливаемый материал обеспечивает полную или частичную ионизацию молекул восстановителя, что, в свою очередь, определяет
его реакционную способность.
Использование электрического поля вызыl0 вает более интенсивное и полное протекание реакций восстановления, позволяет при напряженности 100 †5 в/см снизить температуру восстановления исходного материала на
100 — 300 С, исключая возможность спекания
i5 получаемого порошка, при сокращении общей продолжительности процесса восстановления на 40 — 60с/с.
Способ получения металлических порошков восстановлением исходного материала в кипящем слое, отличающийся тем, что, с целью
25 интенсификации процесса восстановления и исключения спекания получаемого порошка, при восстановлении на исходный материал воздействуют электрическим полем напряженностью 0,1 — 5 кв.
