Способ обработки изделий из быстрорежущей стали

Способ обработки изделий из быстрорежущей стали

Иллюстрации

Показать все

Реферат

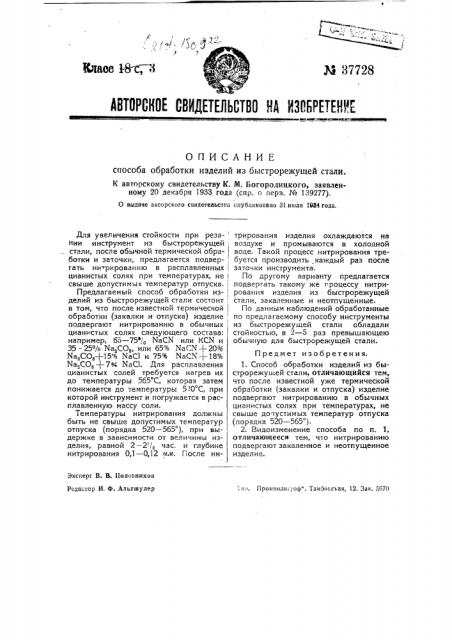

Клаве М-с, 4

М 37728

АВТОРСКОЕ СВИДЕТЕЛЬСТВО КА ИЗРБРЕТЕКИЕ

ОПИСАНИЕ способа обработки изделий из быстрорежущей стали.

К авторскому свидетельству К. М. Богородицкого, заявленному 20 декабря 1933 года (спр. о перв. № 139277).

0 выдаче авторского свидетельства опубликовано 31 июля 1934 года.

Эксперт В. В. Половников

Реда :тор И Ф. Альтшулер

Для увеличения стойкости при резании инструмент из быстрорежущей стали, после обычной термической обработки и заточки, предлагается подвергать ни рированию в расплавленных цианистых солях при температурах, не свыше допустимых температур отпуска.

Предлагаемый способ обработки изделий из быстрорежущей стали состоит в том, что после известной термической обработки (закалки и отпуска) изделие подвергают нитрированию в обычных цианистых солях следующего состава: например, 65 — 75% NaCN или KCN u

35 — 25% ИавСОа, или 65% ХаГХ+20 .е

ХавСОа+15" о NaCl и 75% NaCN+18%

Na,CO3+7o NaC1. Для расплавления цианистых солей требуется нагрев их до температуры 565 С, которая затем понижается до температуры 520 С, при которой инструмент и погружается в расплавленную массу соли.

Температуры нитрирования должны быть не свыше допустимых температур отпуска (порядка 520 †5 ), при выдержке в зависимости от величины изделия, равной 2 — 2 /., час. и глубине нитрирования 0,1 — 0,12 .и.к. После ни1 трирования изделия охлаждаются на воздухе и промываются в холодной воде. Такой процесс нитрирования требуется производить каждый раз после зато ч к и и нструме нта.

По другому варианту предлагается подвергать такому же г роцессу нитрирования изделия из быстрорежущей стали, закаленные и неотпущенные.

По данным наблюдений обработанные по предлагаемому способу инструменты из быстрорежущей стали обладали ! стойкостью, в 2 — 5 раз превышающею обычную для быстрорежущей стали.

Предмет изобретения.

1. Способ обработки изделий из быстрорежущей стали, отличающийся тем, что после известной уже термической обработки (закалки и отпуска) изделие подвергают нитрированию в обычных цианистых солях при температурах, не свыше допустимых температур отпуска (порядка 520 — 565 ).

2. Видоизменение способа по и. 1, отличающееся тем, что нитрированию подвергают закаленное и неотпущенное изделие. lп:r. Промполи"раф" . Тамбовская, 12. Зак. 5G70
