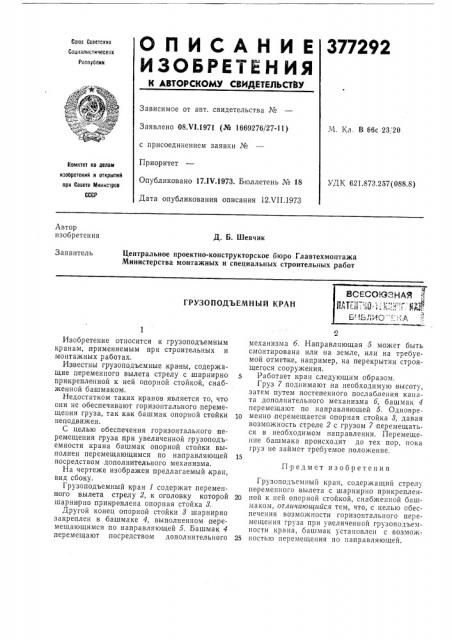

О П И С А Н И Е 377292

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ф

Зависимое от авт. свидетельства Ке

Заявлено 08.Ч1.1971 (Р»е 1669276/27-11) с присоединением заявки Ме

Приоритет

Опубликовано 17.1Ч.1973. Бюллетень Ке 18

Дата опубликования описания 12ХП.1973

М. Кл. В 66с 23, 20

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.873.257(088.8) Автор изобретения

Д. Б. Шевчик

Заявитель

Центральное проектно-конструкторское бюро Главтехмонтажа

Министерства монтажных и специальных строительных работ

«» дЯ

ГРУЗОПОДЪЕМНЫЙ КРАН

Предмет изобретения

Изобретение относится к грузоподъемным кранам, применяемым при строительных и монтажных работах.

Известны грузоподъемные краны, содержащие переменного вылета стрелу с шарнирно прикрепленной к ней опорной стойкой, снабженной башмаком.

Недостатком таких кранов является то, что они не обеспечивают горизонтального перемещения груза, так как башмак опорной стойки неподвижен.

С целью обеспечения горизонтального перемещения груза при увеличенной грузоподьемности крана башмак опорной стойки выполнен перемещающимся по направляющей посредством дополнительного механизма.

На чертеже изображен предлагаемый, кран, вид сбоку.

Грузоподъемный кран 1 содержит переменного вылета стрелу 2, к оголовку которой шарнирно прикреплена опорная стойка 8.

Другой конец опорной стойки 3 шарнирно закреплен в башмаке 4, выполненном перемещающимся по направляющей б. Башмак 4 перемещают посредством дополнительного

2 механизма б. Направляющая 5 может быть смонтирована или на земле, или на требуемой отметке, например, на перекрытии строящегося сооружения.

Работает кран следующим образом.

Груз 7 поднимают на необходимую высоту, затем путем постепенного послабления каната дополнительного механизма о, башмак 4 перемещают по направляющей 5. Одновреip менно перемещается опорная стойка 8, давая возможность стреле 2 с грузом 7 перемещаться в необходимом направлении. Перемещение башмака происходит до тех пор, пока груз не займет требуемое положение.

Грузоподъемный кран, содержащий стрелу переменного вылета с шарнирно прикреплен20 ной к ней опорной стойкой, снабженной башмаком, отличающийся тем, что, с целью обеспечения возможности горизонтального перемещения груза при увеличенной грузоподъемности крана, башмак установлен с возмож25 ностью перемещения llo направляющей.

377292

Редактор В. Зивтынь

Заказ 1903/4 Изд. М 1494 Тираж 780 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель Л. Трофимчук

Техред Т. Ускова

Корректоры: Л. Царькова и Е. Михеева
