Реферат



е г

Ф

О П Е

ИЗОБРЕТЕНИЯ

Uik ° ... " .8 ы и .<. «Ай био ио ека МБА

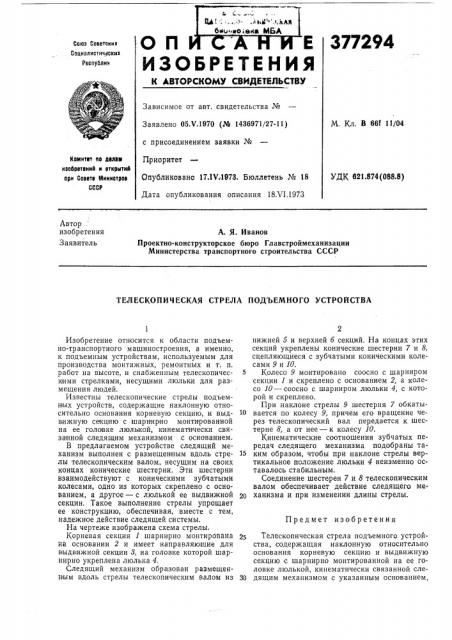

377294

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 05.Ч.1970 (№ 1436971/27-11) с присоединением заявки №

П,риоритет

Опубликовано 17,1V.1973. Бюллетень № 18

Дата опубликования описания 18Л"1.1973

М. Кл. В 661 11/04

Комитет fl0 делам изобретений и открытий при Совете Миниотрое

СССР

УДК 621,874 (088.8) Автор, изобретения

Заявитель

А. Я. Иванов

Проектно-конструкторское бюро Главстроймеханизации

Министерства транспортного строительства СССР

ТЕЛЕСКОПИЧЕСКАЯ СТРЕЛА ПОДЪЕМНОГО УСТРОЙСТВА

Предмет изобретения

Изобретение относится к области подъемно-транспортного машиностроения, а именно, к подъемным устройствам, используемым для производства монтажных, ремонтных и т. п. работ на высоте, и снабженным телескопичесиими стрелками, несущими люльки для размещения людей.

Известны телескопические стрелы подъемHibIx устройств, содержащие наклонную относительно основания корневую секцию, и выд- 10 вижную секцию с . шарнирно монтированной на ее головке люлькой, кинематически связа нной следящим механизмом с основанием.

В предлагаемом устройстве следящий механизм выполнен с размещенным вдоль стре- 15 лы телескопическим валом, несущим на своих концах конические шестерни. Эти шестерни взаимодействуют с коническими зубчатыми колесами, одно из которых скреплено с основанием, а другое — с люлькой ее выдвижной секции. Такое выполнение стрелы упрощает ее конструкцию, обеспечивая, вместе с тем, надежное действие следящей системы.

На чертеже изображена схема стрелы.

Корневая секция 1 шарнирно монтирована на основании 2 и имеет направляющие для выдвижной секции 3, на головке которой шарнирно укреплена люлька 4.

Следящий механизм образован размещенHibIM вдоль стрелы телескопическим валом из 30 нижней 5 и верхней 6 секций. На концах этих секций укреплены конические шестерни 7 и 8, сцепляющиеся с зубчатыми коническими колесами 9 и 10.

Колесо 9 монтировано соосно с шарниром секции 1 и скреплено с основанием 2, а колесо 10 — соосно с шарниром люльки 4, с которой и скреплено.

При наклоне стрелы 9 шестерня 7 обкатывается по колесу 9, причем его вращение через телескопический вал передается к шестерне 8, а от нее — к колесу 10.

Кинематические соотношения зубчатых передач следящего механизма подобраны таким образом, чтобы при наклоне стрелы вертикальное положение люльки 4 неизменно оставалось стабильным.

Соединение шестерен 7 и 8 телескопическим валом обеспечивает действие следящего механизма и при изменении длины стрелы.

Телескопическая стрела подъемного устройства, содержащая наклонную относительно основания корневую секцию и выдвижную секцию с шарнирно монтированной на ее головке люлькой, кинематически связанной следящим механизмом с указанным основанием, 377294

Составитель И. Абрамович

Техред 3. Тараненко

Корректоры: Л. Корогод и А. Николаева

Редактор В, Зивтынь

Заказ 1705/14 Изд. № 1411 Тираж 780 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 отличающаяся тем, что, с целью упрощения конструкции, следящий механизм выполнен с размещенным вдоль стрелы телескопическим валом, несущим на своих концах конические шестерни, и взаимодействующие с ними конические зубчатые колеса, скрепленные одно с основанием стрелы, а другое — с люлькой ее выдвижной секции.
