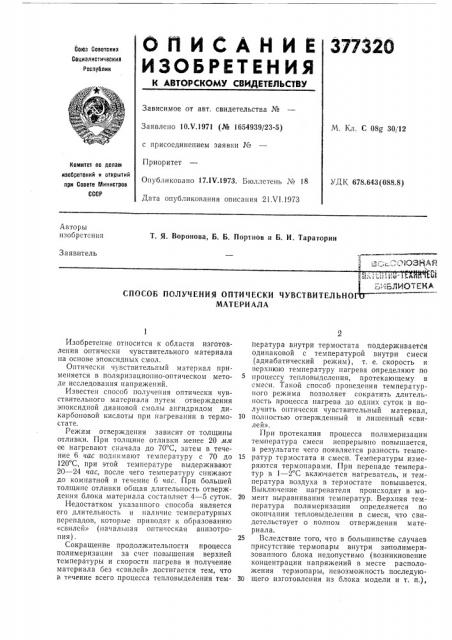

ОЛИСАЙИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
М. Кл. С 08@ 30/12
Заявлено 10.Ч.1971 (№ 1654939/23-5) с присоединением заявки №
Приоритет
Опубликовано 17.IV.1973. Бюллетень № 18
Дата опубликования описания 21 VI.1973
Комитет по делам изобретений и открытий при Совете ГЯинистров
СССР
УДК 678.643(088.8) Авторы изобретения
T. Я. Воронова, Б. Б, Портнов и Б. И. Тараторин
Заявитель
СПОСОБ ПОЛУЧЕНИЯ ОПТИЧЕСКИ ЧУВСТВИТЕЛЪНО
МАТЕРИАЛА
Изобретение относится к области изготовления оптически чувствительного материала на основе эпоксидных смол.
Оптически чувствительный материал применяется в поляризационно-оптическом методе исследова|шя напряжений.
Известен способ получения оптически чувствительного материала путем отверждения эпоксидной диановой смолы ангидридом дикарбоновой кислоты при нагревании в термостате.
Режим отверждения зависит от толщины отливки. При толщине отливки менее 20 мл ее нагревают сначала до 70 С, затем в течение 6 час поднимают температуру с 70 до
120 С, при этой температуре выдерживают
20 — 24 час, после чего температуру снижают до комнатной в течение б «ас, При большей толщине отливки общая длительность отверждения блока материала составляет 4 — 5 суток.
Недостатком указанного способа является
его длительность и наличие температурных перепадов, которые приводят к образованию
«свилсй» (начальная оптическая анизотропия).
Сокращение продолжительности процесса полимеризации за счет повышения верхней температуры и скорости нагрева и получение материала без «свилей» достигается тем, что к течение всего процесса тепловыделения темпер атура внутри термостата поддерживается одинаковой с температурой внутри смеси (адиабатический режим), т. е. скорость и верхнюю температуру нагрева определяют по процессу тепловыделения, протекающему в смеси. Такой способ проведения температурного режима позволяет сократить длительность процесса нагрева до од их суток и получить оптически чувствительный материал, 10 полностью отвержденный и лишенный «свилей».
При протекании процесса полимеризации температура смеси непрерывно повышается, в результате чего появляется разность темпе15 ратур термостата и смеси. Температуры измеряются тер мона ра ми. При перепаде температур в 1 — 2 С включается нагреватель, и температура воздуха в термостате повышается.
Выключение нагревателя происходит в мо20 мент выравнивания температур. Верхняя температура полимеризации определяется по окончании тепловыделения в смеси, что свидетельствует о полном отверждении материала.
25 Вследствие того, что в большинстве случаев присутствие термопары внутри за полимеризованного блока недопустимо (возникновение концентрации напряжений в месте расположения термопары, невозможность последую30 щего изготовления из блока модели и т. п,), 377320
Составитель О. Цыпкина
Техред 3. Тараненко
Корректор А. Дзесова
Редактор К. Шанаурова
Заказ 1867/10 Изд. М 1438 Тираж 551 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская иаб., д. 4/5
Типография, пр. Сапунова, 2 температурный режим полимеризации предварительно определяется по контрольному блоку. Затем составляется программа управления нагревателем и для всех последующих блоков температурный режим проводится по термопаре, расположенной вне его.
Определенный указанным способом температурный режим полимеризации (на стадии разогрева) характеризуется параметрами: выдержкой при температуре 60 С до начала процесса тепловыделения — 3 — 5 час (в зависимости от объема блока), скоростью нагрева на участке техгператур от 60 до 170 С вЂ” 7 —:8 С в час, выше температуры 170 С скорость плавно уменьшается до нуля, конечная температура нагрева 180 — 190 С, общая длительность нагрева составляет одни сутки.
Предмет изобретения
1, Способ получения оптически чувствительного материала путем отверждения эпоксидной диановой смолы ангидридом дикарбоновой кислоты при нагревании в термостате, отличающийся тем, что, с целью ускорения процесса отверждения и получения материала без «свилей», температуру в термостате поддерживают равной температуре внутри отверждаемой смеси, которая непрерывно поднимается в результате экзотермической реакции, причем скорость подъема температуры
10 определяют предварительно по контрольному образцу.
2. Способ по п. 1, отличающийся тем, что смесь выдерживают при температуре 60 С в
15 течение 3 — 5 час до начала тепловыделения, с 60 до 170 С нагрев ведут со скоростью 7—
8 С/час, до конечной температуры 180—
190 С нагрев ведут со скоростью, плавно убывающей до нуля с общей длительностью ия20 грева, не превышающей суток.
