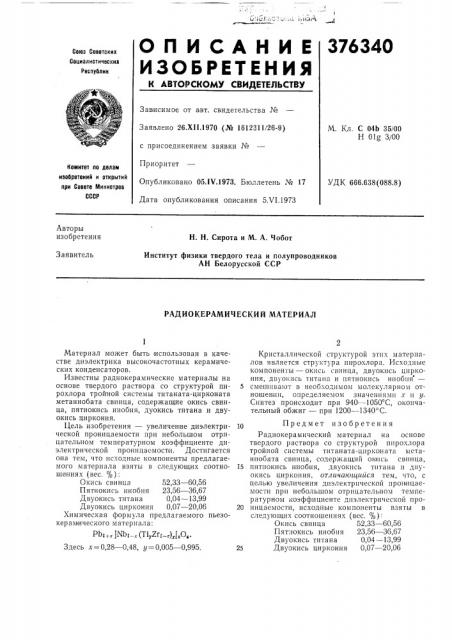

О П И С А Н И Е 376340

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 26.XII.1970 (№ 1612311/26-9) с присоединением заявки №

Приоритет

Опубликовано 05.IV.1973. Бюллетень № 17

Дата опубликования описания 5.VI.1973

М. Кл. С 04Ь 35/00

Н Olg 3/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 666.6.38 (088.8) Авторы изобретения

Н. Н. Сирота и М. А, Чобот

Заявитель

Институт физики твердого тела и полупроводников

А.Н Белорусской ССР

РАДИОКЕРАМИЧЕСКИЙ МАТЕРИАЛ

Материал может быть использован в качестве диэлектрика высокочастотных керамических конденсаторов.

Известны радиокерамические материалы на основе твердого раствора со структурой пирохлора тройной системы титаната-цирконата метаниобата свинца, содержащие окись свинца, пятиокись ниобия, дуокись титана и двуокись циркония.

Цель изобретения — увеличение диэлектрической проницаемости при небольшом отрицательном температурном коэффициенте диэлектрической проницаемости. Достигается она тем, что исходные компоненты предлагаемого материала взяты в следующих соотношениях (вес. % ):

Окись свинца 52,33 — 60,56

Пятиокись ниобия 23,56 — 36,67

Двуокись титана 0,04 — 13,99

Двуокись циркония 0,07 — 20,06

Химическая формула предлагаемого пьезокерам ичес.<ого материала:

Pl3>+õ INDI (Т1уХГт — г) ДгОс °

Здесь х = 0,28 — 0,48, у = 0,005 — 0,995.

Кристаллической структурой этих материалов является структура пирохлора. Исходные компоненты — окись свинца, двуокись цпркония, двуокись титана и пятиокись ниобпя —

5 смешивают в необходимом молекулярном отношении, определяемом значениями Y и у.

Синтез происходит при 940 — 1050 С, окончательный обжиг — при 1200 — 1340 С.

10 Предмет изобретения

Радиокерамический материал на основе твердого раствора со структурой пирохлора тройной системы титаната-цпрконата мстаниобата свинца, содержащий окись свинца, I5 пятпокись ниобия, двуокись титана и двуокись циркония, отличаютиийся тем, что, с целью увеличения диэлектрической проницаемости при небольшом отрицательном температурном коэффициенте диэлектрической про20 ницаемости, исходные компоненты взяты в следующих соотношениях (вес. %):

Окись свинца 52,33 — 60,56

Пятиокись ниобия 23,56 — 36,67

Двуокись титана 0,04 — 13,99

Двуокись циркония 0,07 — 20,06
