Металлокерамический материал на основе

Металлокерамический материал на основе

Иллюстрации

Показать все

Реферат

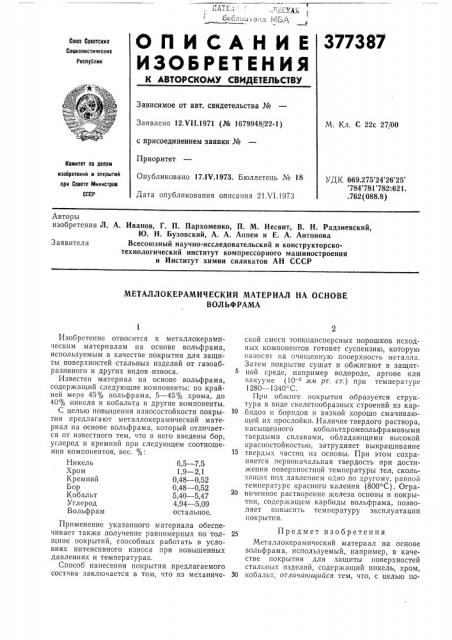

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 12.VII.1971 (№ 1679948/22-1) с присоединением заявки №

Приоритет

Опубликовано 17.IV.1973. Бюллетень № 18

Дата опубликования описания 21.VI.1973

M. Кл. С 22с 27/00

Комитет по левам изобретений и открытий при Совете Министров

СССР

УДК 669.275 24 26 25 784 781 782:621. .762 (088.8) Авторы изобретения Л. А. Иванов, Г. П. Пархоменко, П. М. Несвит, В. Н. Радзиевский, Ю. H. Вузовский, А. А. Аппен и Е. А. Антонова

Всесоюзный научно-исследовательский и конструкторскотехнологический институт компрессорного машиностроения и Институт химии силикатов АН СССР

Заявители

МЕТАЛЛОКЕРАМИЧЕСКИЙ МАТЕРИАЛ HA ОСНОВЕ

ВОЛЬФРАМА

Изобретение относится K металлокерамическим материалам па основе вольфрама, используемым в качестве покрытия для защиты поверхностей стальных изделий от газоабразивного и других видов износа.

Известен материал на основе вольфрама, содержащий следующие компоненты: по крайней мере 45% вольфрама, 5 — 45% хрома, до

40 никеля и кобальта н другие компоненты.

С целью повышения износостойкости покрытия предлагают металлокерамический материал на основе вольфрама, который отличается от известного тем, что в него введены бор, углерод и кремний при следующем соотношении компонентов, вес. %:

Никель 6,5 — 7,5

Хром 1,9 — 2,1

Кремний 0,48 — 0,52

Бор 0,48 — 0,52

Кобальт 5,40 — 5,47

Углерод 4,94 — 5,09

Вольфрам остальное.

Применение указанного материала обеспечивает также получение равномерных по толщине покрытий, способных работать в условиях интенсивного износа при повышенных давлениях и температурах.

Способ нанесения покрытия предлагаемого состава заключается в том, что из механиче2 ской смеси тош<одисперсных порошков исходных компонентов готовят суспензию, которую наносят на очищенную говерхность металла.

Затем покрытие сушат и обжигают в защитной среде, например водороде, аргоне или вакууме (10 — .к и рт. ст.) при температуре

1280 †13 С.

Прп обжиге покрытия образуется структура в виде скелетообразных строений из кар10 бпдов и борпдов и вязкой хорошо смачивающей их прослойки. Наличие твердого раствора, насыщенного кобольтхромвольфрамовыми твердыми сплавами, обладающими высокой красностойкостью, затрудняет выкрашивание

15 твердых частиц I3 основы. При этом сохраняется первоначальная твердость при достижении поверхностной температуры тел, скользящих под давлением одно по другому, равной температуре красного каления (800 С). Огра20 ниченное растворение железа основы в покрытии, содержащем карбиды вольфрама, позволяет повысить температуру эксплуатации покрытия.

Предмет изобретения

Металлокерамический материал на основе вольфрама, используемый, например, в качестве покрытия для защиты поверхностей стальных изделий, содержащий никель, хром, 30 кобальт, отличсиощийся тем, что, с целью по377387

3 вышения износостойкости, в него введены бор, углерод и кремний при следующем соотношении компонентов вес. о о:

Никель 6,5 — 7,5

Хром 1,9 — 2,1

Кремний

Бор

Кобальт

Углерод

Вольфрам

0,48 — 0,52

0,48 — 0,52

5,40 — 5,47

4,94 — 5,09 остальное, Составитель Э. Зальманова

Редактор Л. Новожилова Техред 3. Тараиеико Корректор Е. Михеева

Заказ 1777/8 Изд. № 1429 Тираж 632 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
