Сталь
Иллюстрации
Реферат

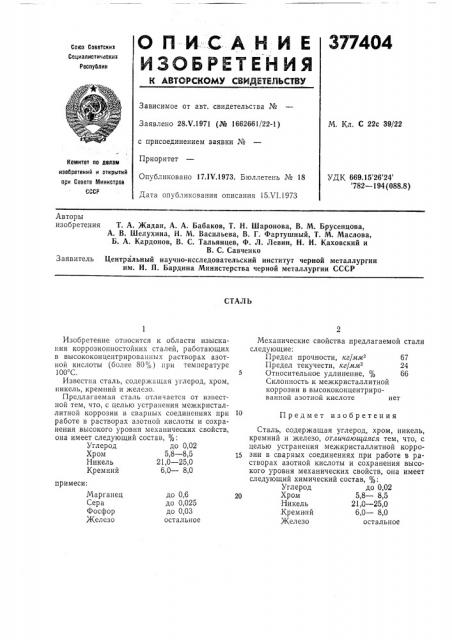

Союз Советскик
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 28Х.1971 (№ 1662661/22-1) с присоединением заявки №
Приоритет
Опубликовано 17.IV.1973. Бюллетень № 18
Дата опубликования описания 15.VI.1973
М. Кл. С 22с 39/22
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 669.15 26 24 782 — 194 (088.8) Авторы изобретения Т. А. Жадан, A. А. Бабаков, T. Н. Шаронова, В. М. Брусенцова, А. В. Шелухина, H. М. Васильева, В. Г. Фартушный, T. М. Маслова, Б. А. Кардонов, В. С. Тальянцев, Ф. Л. Левин, Н. И. Каховский и
В. C. Савченко
Заявитель Центральный научно-исследовательский институт черной металлургии им. И. П. Бардина Министерства черной металлургии СССР
СТАЛ Ъ
Предмет изобретения примеси:
Марганец
Сера
Фосфор железо до 0,6 до 0,025 до 0,03 остальное
Изобретение относится к оол асти изыскания коррозиопностойких сталей, работающих в высококонцентрирован ы растворах азотной кислоты (более 80ОО) при температуре
100 С.
Известна сталь, содержащая углерод, хром, никель, кремний и железо.
Предлагаемая сталь отличается от известной тем, что, с целью устранения межкристаллитной коррозии в сварных соединениях при работе в растворах азотной кислоты и сохранения высокого уровня механических свойств, она имеет следующий состав, :
Углерод до 0,02
Хром 5,8 — 8,5
Никель 21,0 — 25,0
Кремний 6,0 — 8,0
Механические свойства предлагаемой стали следующие:
Предел прочности, кг/мм 67
Предел текучести, кг/мм 24
Относительное удлинение, % 66
Склонность к межкристаллитной коррозии в высококонцентрированной азотной кислоте нет
Сталь, содержащая углерод, хром, никель, кремний и железо, отличающаяся тем, что, с целью устранения межкристаллитной корро15 зии в сварных соединениях при работе в растворах азотной кислоты и сохранения высокого уровня механических свойств, она имеет следующий химический состав, %;
Углерод до 0,02
Хром 5,8 — 8,5
Никель 21,0 — 25,0 ,Кремний 6,0 — 8,0 железо остальное
