Штамповая сталь
Иллюстрации
Реферат

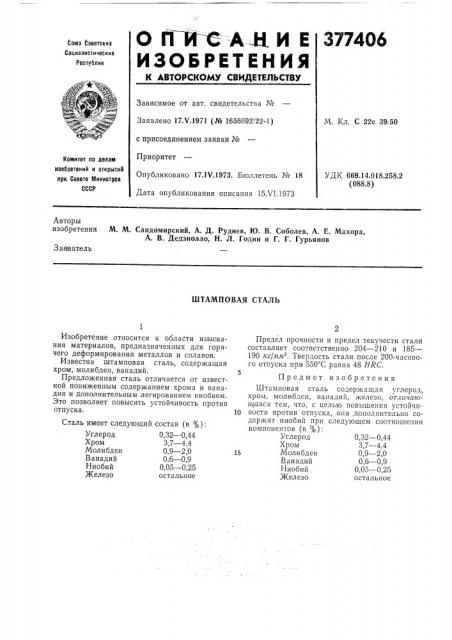

o ll É þ À í и в
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 17Х.1971 (№ 1656692/22-1) с присоединением заявки №
Приоритет
Опубликовано 17.1V.1973. Бюллетень № 18
Дата опубликования описания 15Л 1.1973
М. Кл. С 22с 39. 50
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 669.14.018.258.2 (088.8) Авторы изобретения М. М. Сандомирский, А. Д. Руднев, Ю. В. Соболев, А. E. Maxopa, А. В. Дедзиолло, Н. Л. Годин и Г. Г. Гурьянов
3 ая витель
ШТАМПОВАЯ СТАЛЪ
Сталь имеет следующий
Углерод
Хром
Молибден
Ванадий
Ниобий
Железо состав (в %):
0,32 — 0,44
3,7 — 4,4
0,9 — 2,0
0,6 — 0,9
0,05 — 0,25 остальное
1
Изобретение относится к области изыскания материалов, предназначенных для горячего деформирования металлов и сплавов.
Известна штамповая сталь, содержащая хром, молибден, ванадий.
Предложенная сталь отличается от известной пониженным содержанием хрома и ванадия и дополнительным легированием ниобием.
Это позволяет повысить устойчивость против отпуска.
Предел прочности и предел текучести стали составляет соответственно 204 — 210 и 185—
190 кг/мм . Твердость стали после 200-часового отпуска при 550 С равна 48 HRC.
Предмет изобретения
Штамповая сталь содержащая углерод, хром, молибден, ванадий, железо, отличаюи аяся тем, что, с целью повышения устойчи10 вости против отпуска, она дополнительно содержит ниобий при следующем соотношении компонентов (в ):
Углерод 0,32 — 0,44
Хром 3,7 — 4,4
Молибден 0,9 — 2,0
Ванадий 0,6 — 0,9
Ниобий 0,05 — 0,25
Железо остальное
