Реферат

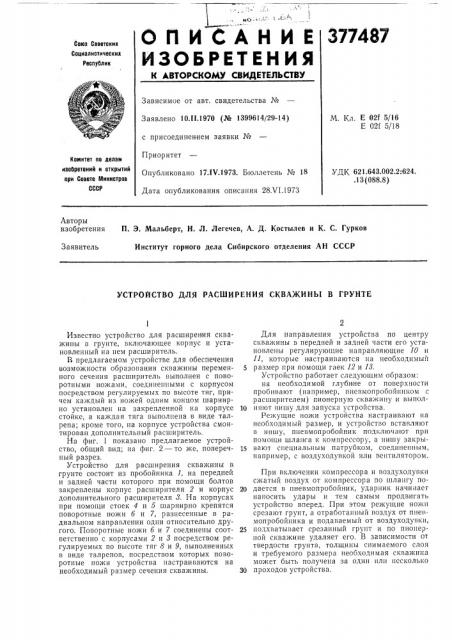

О l1 И С А Н И Е 377487

ИЗОБРЕТЕНИЯ

Союз Соеетских

Социалистических

Республик

К АВТОРСКОМ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 10.II.1970 (№ 1399614/29-14) с присоединением заявки №

Приоритет

Опубликовано 17ЛЧ.1973. Бюллетень № 18

Дата опубликования описания 28Х1.1973

М. Кл. Е 02(5/16

E 021 5/18

Комитет по делам изобретеиий и открытий при Совете Мииистрое

СССР

УДК 621.643.002.2:624..13 (088.8) Авторы изобретения

П. Э. Мальберт, Н. Л. Легечев, А. Д. Костылев и К. С. Гурков

Институт горного дела Сибирского отделения АН СССР

Заявитель

УСТРОЙСТВО ДЛЯ РАСШИРЕНИЯ СКВАЖИНЫ В ГРУНТЕ

Известно устройство для расширения скважины в грунте, включающее корпус и установленный на нем расширитель.

В предлагаемом устройстве для обеспечения возмо>кности образования скважины переменного сечения расширитель выполнен с поворотными ножами, соединенными с корпусом посредством регулируемых по высоте тяг, причем каждый из ножей одним концом шарнирно установлен на закрепленной на корпусе стойке, а каждая тяга выполнена в виде талрепа; кроме того, на корпусе устройства смонтирован дополнительный расширитель.

На фиг. 1 показано предлагаемое устройство, общий вид; на фиг. 2 — то же, поперечный разрез.

Устройство для расширения скважины в грунте состоит из пробойника l, на передней и задней части которого при помощи болтов закреплены корпус расширителя 2 и корпус дополнительного расширителя 3. На корпусах при помощи стоек 4 и 5 шарнирно крепятся поворотные ножи б и 7, разнесенные в радиальном направлении одни относительно другого. Поворотные ножи б и 7 соединены соответственно с корпусами 2 и 3 посредством регулируемых по высоте тяг 8 и 9, выполненных в виде талрепов, посредством которых поворотные ножи устройства настраиваются на необходимый размер сечения скважины.

Для направления устройства по центру скважины в передней и задней части его устаповлены регулирующие направляющие 10 и

11, которые настраиваются на необходимый

5 размер при помощи гаек 12 и 13.

Устройство работает следующим образом: на необходимой глубине от поверхности пробивают (например, пневмопробойником с расширителем) пионерную скважину и выпол10 няют нишу для запуска устройства.

Режущие ножи устройства настраивают па необходимый размер, и устройство вставляют в нишу, пневмопробойник подключают при помощи шланга к компрессору, а нишу закры15 вают специальным патрубком, соединенным, например, с воздуходувкой или вентилятором.

При включении компрессора и воздуходувки сжатый воздух от компрессора по шлангу по20 дается в пневмопробойник, ударник начинает наносить удары и тем самым продвигать устройство вперед. При этом режущие ножи срезают грунт, а отработанный воздух от пневмопробойника и подаваемый от воздуходувки, 25 подхватывает срезанный гру.пт и по пионерной скважине удаляет его. В зависимости от твердости грунта, толщины снимаемого слоя и требуемого размера необходимая скважина может быть получена за один илп несколько

30 проходов устройства.

377487

Предмет изобретения

Я-А

Фиг, 2

Составитель Б. Спивак

Техред Т. Курилко

Редактор Л. Василькова

Корректор Е. Михеева

Заказ 1786/17 Изд. № 1406 Тираж 602 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раугпская наб., д. 4/5

Типография, пр. Сапунова, 2

1. Устройство для расширения скважины в грунте, включающее корпус и установленный на нем расширитель, отличающееся тем, что, с целью обеспечения возможности образования скважины переменного сечения, расширитель выполнен с поворотными ножами, соединенными с корпусом посредством регулируемых по высоте тяг.

2. Устройство по п. 1, отличающееся тем, что каждый из ножей одним концом шарнирно установлен на закрепленной н а корпусе стой;ке.

5 3. Устройство по пп. 1 — 2, отличающееся тем, что каждая тяга выполнена в виде талрепа.

4, Устройство по п. 1, отличающееся тем, что на его корпусе смонтирован дополнитель10 ный расширитель.
