"1

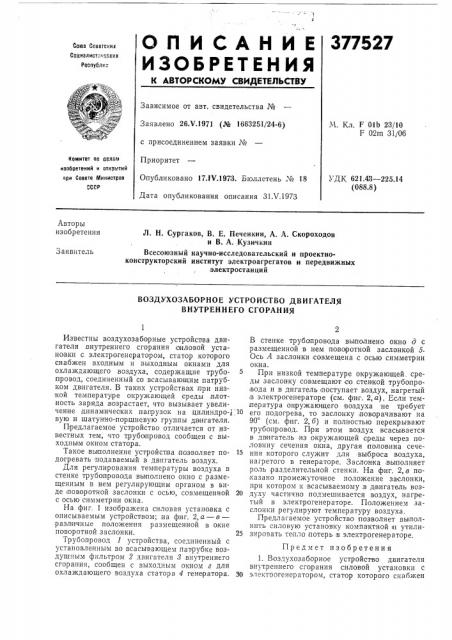

ОПИСАНИЕ

ИЗОЬЕИт ЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскнк

Социалист::веских

Республик

Зависимое от авт, свидетельства №

Заявлено 26. т1.1971 (¹ 1663251/24-6) с присоединением заявки №

Приоритет

Опубликовано 17.IV.1973. Бюллетень № 18

Дата опубликования описания 31 V.1973

М. Кл. F 01Ь 23/10

F 02m 31/06

Комитет оо селам изобретений и открытий при Совете Министров

СССР

УДК 621.43 — 225,14 (088.8) Авторы изобретения

Л. Н. Сургаков, В. Е. Печенкин, A. A. Скороходов и В. А. Кузичкин

Всесоюзный научно-исследовательский и проектноконструкторский институт электроагрегатов и передвижных электростанций

Заявитель

ВОЗДУХОЗАБОРНОЕ УСТРОЙСТВО ДВИГАТЕЛЯ

ВНУТРЕННЕГО СГОРАНИЯ

Известны воздухозаборные устройства двигателя внутреннего сгорания силовой установки с электрогенератором, статор которого снабжен входным и выходным окнами для охлаждающего воздуха, содержащие трубо- 5 провод, соединенный со всасывающим патрубком двигателя. В таких устройства х,при низкой температуре окружающей среды плотность зар яда возрастает, что вызывает увеличение динамических напрузок на цилиндро-1, 10 вую и шатунно-поршневую группы двигателя.

Предлагаемое устройство отличается от известных тем, что трубопровод сообщен с выходным окном статора.

Такое вьпполнение устройства позволяет по- 15 догревать подаваемый в двигатель воздух.

Для регулирования температуры воздуха в стенке трубопровода выполнено окно с .размещенным в нем регулирующим органом в виде поворотной заслонки с осью, совмещенной 20 с осью симметрии окна.

На фиг. 1 изображена силовая установка с описываемым устройством; на фиг. 2,а — 8— различные положения размещенной в окне поворотной заслонки. 25

Трубопровод 1 устройства, соединенный с установленным во всасывающем патрубке воздушным фильтром 2 двигателя 3 внутреннего сгорания, сообщен с выходным окном г для охлаждающего воздуха статора 4 генератора. 30

В стенке трубстпровода выполнено окно д с размещенной в нем поворотной заслонкой 5.

Ось А заслонки, совмещена с осью симметрии окна.

При низкой температуре огаружающей среды заслонку совмещают со стенкой трубопро вода и в дигатель поступает воздух, нагретый ,в электрогенераторе (см. фиг. 2,а), Если темаература отсружающего воздуха не требует

его подогрева, то заслонку доворачивают на

90 (см, фиг. 2, б) и полностью перекрывают трубопровод. При этом воздух всасывается в двигатель из окружающей среды через половину сечения окна, другая половина сечения которого служит для выброса воздуха, нагретого в генераторе. Заслонка, выполняет роль разделительной стенки. На фиг. 2, в показано промежуточное положение заслонки, при котором к всасываемому,в двигатель воздуху частично подмешивается воздух, нагретыи в электрогенераторе. Положением заслонки регулируют температуру воздуха.

Предлагаемое устройство позволяет выполнить силовую установку компактной а> утилизировать тепло потерь .в электрогенераторе.

Предмет изобретения

1. Воздухозаборное устройство двигателя внутреннего сгорания силовой установки с электпогенератором, статор которого снабжен

377527

Фиг,т и и г.еыодтори

/1 АОЫЮ

//а zp ù ib& zz„

Wuz 2

Составитель М. Файн

Текред А. Камышникова Корректор Е. Сапунова

Редактор А. Пейсочеико

Заказ 1560/10 Изд. № 1369 Тираж 602 Подписное

ЦНИИПИ Комитета по делам изобретепий и открытий при Совете инистров

Москва, Ж-35, Раушская иаб., д. 4/5

Типография, пр. Сапунова, 2 входным и выходным окна ми для охлаждающего воздуха, содержащее трубопровод, соединенный со .всасывающим патрубком двигателя, отличающееся тем, что, с целью подогрева подаваемого в двигатель воздуха, трубопровод сообщен с |выходным окном статора.

РлРух из

Ркпунса, цш, ей сре3ь!

2. Устройство по и. 1, отличающееся тем, что, с целью регулирования температуры воздуха, в стенке трубопровода выполнено окно с размещенным в нем,регулирующим органом, выполненным в виде поворотной заслонки с осью, совмещенной с осью, симметрии окна.
