.с л, М

Взамен ранее >t иипм о

Р

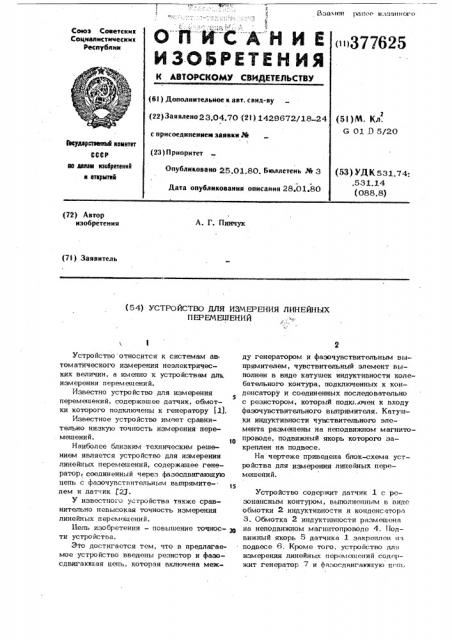

О-П ЙС-А-НИ Е

ИЗОБРЕТЕНИЯ

Союэ Советснии

Социалистических республик

< 377625

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свнд-ву (22) Заявлено 23.04.70 (21) 1429672/18 24 (5I)M. Кл.

G 01 D 5/20 с присоединением заявки Ж

Ввудвратэаииьй канитат

СССР ав авлэм иаабретеиий н втирнтвв.(23) Приоритет

ОпУбликовано 25.01.80. Бюллетень М 3 (53) УДК 531.74.. .531.14 (088.8) Дата опубликования описания 28.01.80 (72) Автор изобретения

A. Г. Пинчук (7E) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ЛИНЕЙНЫХ

ПЕРЕМЕШЕНИЙ

Устройство относится к системам ав томатического измерения неэлектрических величин, а именно к устройствам дла, измерения перемещений.

Известно устройство для измерения перемещений, содержащее датчик, обмотки которого подключены к генератору (1).

Известное устройство имеет сравнительно низкую точность измерения перемещений.

Наиболее близким техническим решением является устройство для измерения линейных перемешений, содержащее генератор соединенный через фазосдвигающую цепь с фазочувствительным выпрямите-. лем и датчик . Д.

У известного устройства также сравнительно невысокая точность измерения линейных перемещений.

11ель изобретения — повышение точнос- 2О ти устройства.

Эю достигается тем, что в предлагаемое устройство введены резистор и фазосдвигакипая цепь, которая включена между генератором и фазочувствительным выпрямителем, чувствительный элемент выполнен в виде катушек индуктивности колебательного контура, подключенных к конденсатору и соединенных последовательно с резистором, который подк ..очен к входу фазочувствительного выпрямителя. Катушки инцуктивности чувствительного элемента размещены на неподвижном магниюпроводе, подвижный якорь которого закреплен на подвесе.

На чертеже приведена блок-схеМа уст— ройства для измерения линейных перемещений.

Устройство содержит датчик 1 с резонансным контуром, выполненным в виде обмотки 2 индуктивности и конденсатора

3. Обмотка 2 индуктивпости размещена на неподвижном магнитопроводе 4. Подвижный якорь 5 датчика 3 закреплен нч подвесе 6. Кроме того, устройство для измерения линейных перемещений содержит генератор 7 и фазосдвигаюшую цццц., 377,625

ЦНИИПИ Заказ 9106/2 Тираж-Д Подписное

Филиал ППП Патент», r. Ужгород, ул. Про хт ия. 4

8, фаэочувствительный выпрямитель 9 и резистор 10.

Генератор 7 соединен с резонансным контуром датчика 1 и через фазосдвигающую цепь 8 с фазочувствительным выпрямителем 9.

Устройство работает следукипим образом .

Резонансный контур датчика 1 при начальном воздушном зазоре кастраивается в резонанс с частотой генератора 7. В этом случае на резисторе 10 напряжение сигнала близко к нулю. При изменении магнитного зазора за счет перемещения подвижного якоря 5 индуктивность резонансного контура изменяется, при этом при уменьшении или увеличении магнитного зазора напряжение сигнала на резисторе 10 увеличивается, а его фаза отстает или опережает фазу сигнала генератора 7. Сигнал с резистора 10 поступает на фазочувствительный выпрямитель 9 и преобразуется в выходное напряжение, характеризующее величину и знах изменения начального зазора. Опорное напряжение от генератора 7 подводится х фаэочувствительному выпрямителю 9 через фазосдвигающую цепь 8.

Формула изобретения

Устройство для измерения линейных перемещений, содержащее генератор, соединенный с колебательным контуром, в который включен чувствительный элемент, колебательный контур соединен с фаэочувствительным выпрямителем, о т л ич а ю щ е е с я тем, что, с целью повышения точности, в устройство введены резистор н фазосдвигающая цепь, которая вхлючена между генератором и фаэочувствительным выпрямителем, чувстви о тельный элемент выполнен в виде катуо шек индуктивности колебательного контура, подкл.оченных к конденсатору и соединенных последовательно с резистором, хоторый подключен к входу фаэочувствительного выпрямителя.

2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что катушки индуктивпости чувствительного элемента

2о размещены на неподвижном магнитопроводе, подвижный якорь которого закреплен на подвесе.

Источники информации, принятые во внимание при экспертизе

1. Патент Англии 1079991, кл. G 1 N 1965.

2. Авторское свидетельство СССР № 126634, кл. G 01 D 5/243, 1959 (прототип) .
