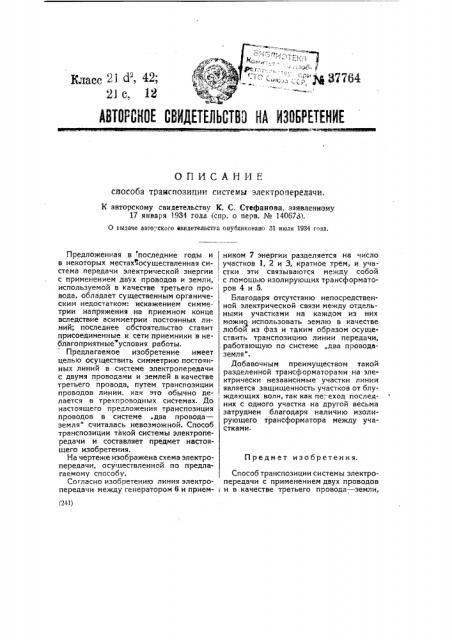

АВТОРСКОЕ СВИДЕТЕЛЬСТВО HA ИЗОБРЕТЕНИЕ

ОПИСАНИЕ способа транспози11ии системы электропередачи.

К авторскому свидетельству К. С. Стефанова, заявленному

17 января 1934 года (спр. о нерв. № 140673).

0 выдаче авто",ского авидетельстга оиубликовано 31 июля 1934 года.

Предмет изобретения. (241) Предложенная в последние годы и в некоторых местах осуществленная система передачи электрической энергии с применением двух проводов и земли, используемой в качестве третьего провода, обладает существенным органическим недостатком: искажением симметрии напряжения на приемном конце вследствие асимметрии постоянных линий; последнее обстоятельство ставит присоединенные к сети приемники в неблагоприятные условия работы.

Предлагаемое изобретение имеет целью осуществить симметрию постоянных линий в системе электропередачи с двумя проводами и землей в качестве третьего провода, путем транспозиции проводов линии, как это обычно делается в трехпроводных системах. До настоящего предложения транспозиция проводов в системе .два провода— земля" считалась невозможной. Способ транспозиции такой системы электропередачи и составляет предмет настоящего изобретения.

На чертеже изображена схема электропередачи, осуществленной по предлагаемому способу.

Согласно изобретению линия электропередачи между генератором 6 и приемником 7 энергии разделяется на число участков 1, 2 и 3, кратное трем, и уча. стки эти связываются между собой с помощью изолирующих трансформаторов 4 и 5.

Благодаря отсутствию непосредственной электрической связи между отдельными участками на каждом из них можной использовать землю в качестве любои из Фаз и таким образом осуществить транспозицию линии передачи, работающую по системе „два проводаземля".

Добавочным преимуществом такой разделенной трансформаторами на электрически независимые участки линии является защищенность участков от блуждающих волн, так как пе;-еход последних с одного участка на другой весьма затруднен благодаря наличию изолирующего трансформатора между участками.

Способ транспозиции системы электропередачи с применением двух проводов

i и в качестве третьего провода †зем, I 7

Отличавщййся тем, что линию разделя:ст на число участков, кратное трем, причем участки связываются между собой помощью изолирующих трансфорЭксперт Н. А. Покровский

Редактор А. В. Малевский маторов с той целью, чтобы любой из фазных проводов любого участка можно было заменить землей без опасности короткого замыкания системы.
