X 3777

Класс 59с, 17

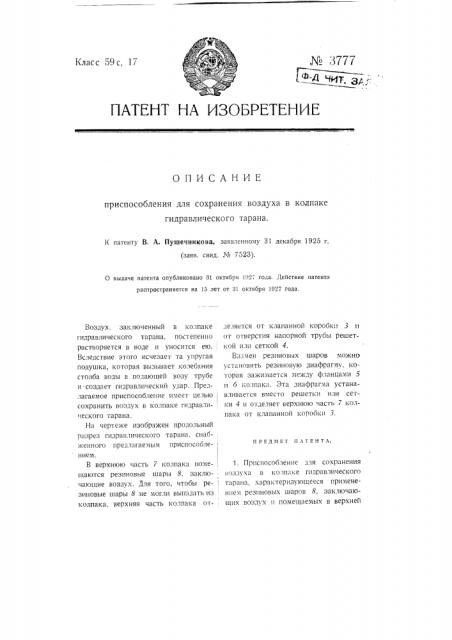

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ приспособления для сохранения воздуха в колпаке гидравлического тарана.

К патенту В. А. Пушечникова, заявленному 31 декабря 1925 г. (заяв. свид. М 7523).

0 выдаче патента опубликовано 31 октября 1!12, гола. Действие патента распространяется на 15 лет от Bl октября 1927 года. и Редмет и лтен тл.

Воздух, заключенный в колпаке гидравлического тарана, постепенно растворяется в воде и уносится ею., Вследствие этого исчезает та упругая подушка, которая вызывает колебания столба воды в подающей воду трубе и -создает гидравлический удар. Предлагаемое приспособление имеет целью сохранить воздух в колпаке гидравли»еского тарана.

На чертеже изображен продольный разрез Гидравлического ТараНВ. снабженного предлагаемым приспособле- нием.

В верхнюю часть 7 колпака поме-, п аются резиновые шары 8, заклю-, чающие воздух. Для того, чтобы ре-, зиновые шары 8 не могли выпадать из колпака, верхняя часть колпака отделяется от клапанной коробки 3 и от отверстия напорной трубы решеткой или сеткой 4.

Вз.l »ev резиновых шаров можно установить резиновую диафрагму, которая зажимается между фланцами 5 и б колпака. Эта диафрагма устанавливается вместо решетки или сетки 4 и отделяет верхнюю часть 7 колпака QT K lallaHHoH корооки 3.

1. Приспособление для сохранения воздуха в колпаке гидравлического тарана, характеризующееся применением резиновых шаров 8, заключающих воздух .l помещаемых в верхней части 7 колпака., отделяемой от клапанной коробки 3 решеткой или сеткой 4.

2. Видоизменение охарактеризованного в п. 1 приспособления, О гличающееся применением взамен резиновых шаров — резиновой диафрагмы, устанавливаемой вместо реше п(и или сетки 4 и отделяющей верхнюю часть

КОЛПана От КяаПаННОЙ КорООт(И т.
