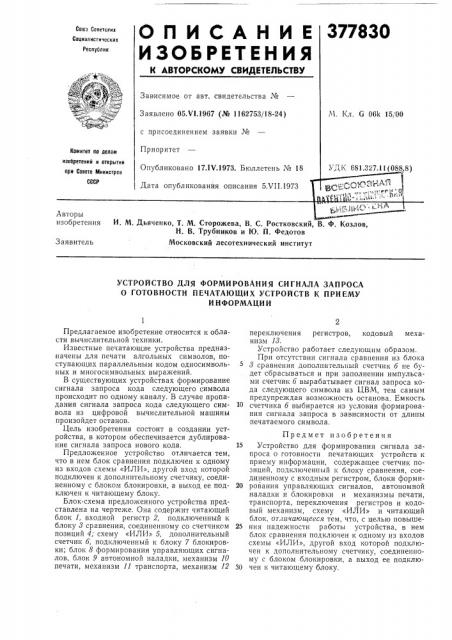

ОП И САНИ

ИЗОБРЕТЕН И

К АВТОРСКОМУ СВИДЕТЕЛЬСТВ

Сокгз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 05.VI.1967 (№ 1162753/18-24) с присоединением заявки №

Приоритет

Комитет по делам изобретеиий и открытии при Совете Мииистров

СССР

Опубликовано 17.1Ч.1973. Бюллетень № Дата опубликования описания 5.ЧП.197

Авторы изобретения

И. М. Дьяченко, T. М. Сторожева, В. С, Ростковский, В. Ф. Козлов, H. В. Трубников и Ю. П. Федотов

Московский лесотехнический институт

3 аявитель

УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ СИГНАЛА ЗАПРОСА

О ГОТОВНОСТИ ПЕт1АТАЮЩИХ УСТРОЙСТВ К ПРИЕМУ

ИНФОРМАЦИИ

Предлагаемое изобретение относится к области вычислительной техники.

Известные печатающие устройства предназначены для печати алгольных символов, поступающих параллельным кодом односимвольных и многосимвольных выражений.

В существующих устройствах формирование сигнала запроса кода следующего символа происходит по одному каналу. В случае пропадания сигнала запроса кода следующего символа из цифровой вычислительной машины произойдет останов.

Цель изобретения состоит в создании устройства, в котором обеспечивается дублирование сигнала запроса нового кода.

Предложенное устройство отличается тем, что в нем блок сравнения подключен к одному из входов схемы «ИЛИ», другой вход которой подключен к дополнительному счетчику, соединенному с блоком блокировки, а выход ее подключен к читающему блоку.

Блок-схема предложенного устройства представлена на чертеже. Она содержит читающий блок 1, входной регистр 2, подключенный к блоку 8сравнения,,соединенному со счетчиком позиций 4; схему «ИЛИ» 5, дополнительный счетчик б, подключенный к блоку 7 блокировки; блок 8 формирования управляющих сигналов, блок 9 автономной наладки, механизм 10 печати, механизм 11 транспорта, механизм 12 переключения регистров, кодовый механизм 18.

Устройство работает следующим образом.

При отсутствии сигнала сравнения из блока

8 сравнения дополнительный счетчик 6 не будет сбрасываться и при заполнении импульсами счетчик 6 вырабатывает сигнал запроса кода следующего символа из ЦВМ, тем самым предупреждая возможность останова. Емкость счетчика б выбирается из условия формирования сигнала запроса в зависимости от длины печатаемого символа.

Предмет изобретения

15 Устройство для формирования сигнала запроса о готовности печатающих устройств к приему информации, содержащее счетчик позиций, подключенный к блоку сравнения, соединенному с входным регистром, блоки форми20 рования управляющих сигналов, автономной наладки и блокировки и механизмы печати, транспорта, переключения регистров и кодовый механизм, схему «ИЛИ» и читающий блок, от,гичающееся тем, что, с целью повыше25 ния надежности работы устройства, в нем блок сравнения подключен к одному из входов схемы «ИЛИ», другой вход которой подключен к дополнительному счетчику, соединенному с блоком блокировки, а выход ее подклю30 чен к читающему блоку.
