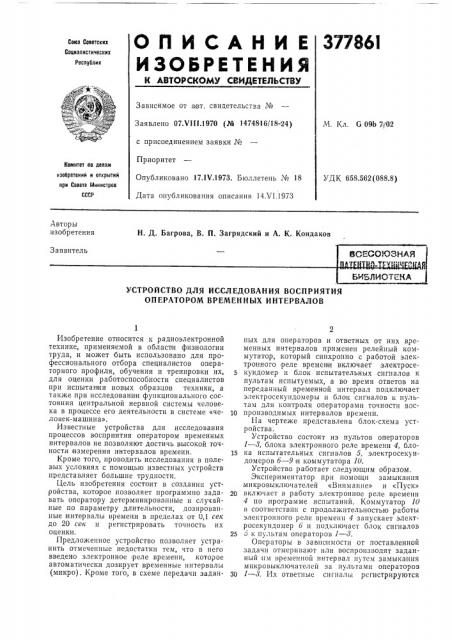

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскмх

Социалистических

Реслкблик

Зависимое от а вт. свидетельства №

Заявлено 07.VIII 1970 (№ 1474816/18- 24) с присоединением заявки №

Приоритет

Опубликовано 17.IV.1973. Бюллетень № 18

Дата опубликования описания 14 т 1.1973

М. Кл. G 09Ь 7i/02

Комитет ло делам изобретений и открытий при Совете Министров

СССР

УДК 658.562 (088.8) Авторы изобретения

H. Д. Багрова, В. П. Загрядский и А. К. Кондаков

Заявитель

ВСЕСОЮЗНАЯ т у ° ° t n n й

БИБЛИОТЕКА

УСТРОЙСТВО ДЛЯ ИССЛЕДОВАНИЯ ВОСПРИЯТИЯ

ОПЕРАТОРОМ ВРЕМЕННЫХ ИНТЕРВАЛОВ

Изобретение относится к радиоэлектронной технике, применяемой в области физиологии труда, и может быть использовано для профессионального отбора специалистов операторного профиля, обучения и тренировки их, для оценки работоспособности специалистов при испытан ни новых образцов техники, а также при исследовании функционального состояния центральной нервной системы человека в процессе его деятельности в системе «человек-машина».

Известные устройства для исследования процессов восприятия оператором временных интервалов не позволяют достичь высокой точности измерения интервалов времени.

Кроме того, проводить исследования в полевых условиях с помощью известных устройств представляет большие трудности.

Цель изобретения состоит в создании устройства, которое позволяет программно задавать оператору детерминированные и случайные по параметру длительности, дозированные ынтервалы времени в пределах от 0,1 сек до 20 сек и регистрировать точность их оценки.

Предложенное устройство позволяет устранить отмеченные недостатки тем, что в него введено электронное реле времени, которое автоматически дозирует временные интервалы (микро). Кроме того, в схеме передачи заданных для операторов и ответных от них временных интервалов применен релейный коммутатор, который синхронно с работой электронного реле времен и включает электросекундомер н блок испытательных сигналов к пультам испытуемых, а во время ответов на переданный временной интервал подключает электросекундомеры и блок сигналов к пультам для контроля операторами точности вос10 производимых интервалов времени.

На чертеже представлена блок-схема устройства.

Устройство состоит из пультов операторов

1 — 8, блока электронного реле времени 4, бло15 ка испытательных сигналов 5, электросекундомеров б — 9 и коммутатора 10.

Устройство работает следующим образом.

Экспериментатор при помощи замыкания микровыключателей «Внимание» и «Пуск»

20 включает в работу электронное реле времени

4 по программе испытаний. Коммутатор 10 в соответствии с продолжительностью работы электронного реле времени 4 запускает электросекундомер б и подключает блок сигналов

25 5 к пультам операторов 1 — 8.

Операторы в завнопмостн от поставленной задачи отмеривают или воспроизводят заданный очм временной интервал путем замыкания мнкровыключателей за пультами операторов

30 1 — з, Их ответные сигналы регистрируются

37786,1

Предмет изобретения

Составитель И. Василенков

Техред 3. Тараненко

Редактор E. Семенова

Корректоры: М. Гарцевич и E. Миронова

Заказ 1671/11 Изд. № 1427 Тираж 467 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

3 электросекундомерам и 7 — 9. Коммутатор 10 подключает источники сигналов 5 к пультам операторов 1 —,3 в течение времени замыкания микровыключателей операторами.

Устройство для исследования восприятия оператором временных интервалов, содержащее пульты, блок испытательных сигналов, выход которого соединен с коммутатором, отличаюи ееся тем, что, с целью повышения эффективности устройства, в него введены элек5 тросекундомеры, входы которых соединены с коммутатором, и электронное реле времени, выход которого соединен с коммутатором, другие входы и выходы которого соединены с пультами.
