Реферат



377907

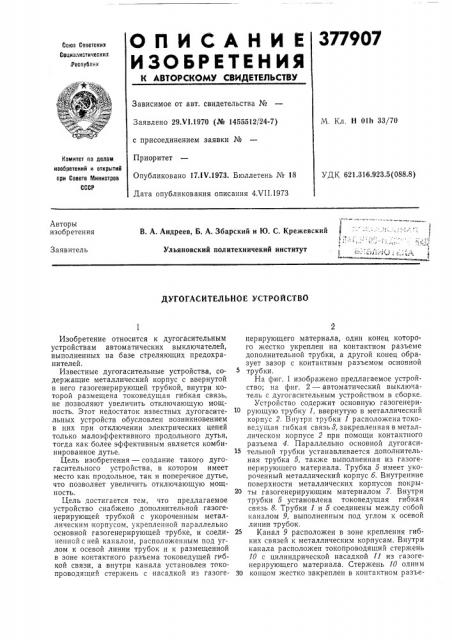

ОП ИСАЙИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических.Республик

Зависимое от авт. свидетельства №

Заявлено 29.Ч1.197 0 (№ 1455.512/24-7) с присоединением заявки №

Приоритет

Опубликовано 17.IV.1973. Бюллетень № 18

Дата опубликования описания 4.VII.1973

М. Кл. H 01h 33/70

Номитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.316.923.5(088.8) Авторы изобретения

В. А. Андреев, Б. А. Збарский и Ю. С. Крежевский

Ульяновский политехничекий институт

Заявитель

ДУГОГАСИТЕЛЬНОЕ УСТРОЙСТВО

Изобретение относится к дугогасительным устройствам автоматических выключателей, выполненных на базе стреляющих предохранителей.

Известные дугогасительные устройства, содержащие металлический корпус с ввернутой в него газогенерирующей трубкой, внутри которой размещена токоведущая гибкая связь, не позволяют увеличить отключающую мощность. Этот недостаток известных дугогасительных устройств обусловлен возникновением в них при отключении электрических цепей только малоэффективного продольного дутья, тогда как более эффективным является комбинированное дутье.

Цель изобретения — создание такого дугогасительного устройства, в котором имеет место как продольное, так и поперечное дутье, что позволяет увеличить отключающую мощность.

Цель достигается тем, что предлагаемое устройство снабжено дополнительной газогенерирующей трубкой с укороченным металлическим корпусом, укрепленной параллельно основной газогенерирующей трубке, и соединенной с ней каналом, расположенным под углом к осевой линии трубок и к размещенной в зоне контактного разъема токоведущей гибкой связи, а внутри канала установлен токопроводящий стержень с насадкой из газогенерирующего материала, один конец которого жестко укреплен на контактном разъеме дополнительной трубки, а другой конец образует зазор с контактным разъемом основной трубки.

На фиг. 1 изображено предлагаемое устройство; на фиг. 2 — автоматический выключатель с дугогасительным устройством в сборке.

Устройство содержит основную газогенерирующую трубку 1, ввернутую в металлический корпус 2. Внутри трубки 1 расположенатоковедущая гибкая связь 8, закрепленная в металлическом корпусе 2 при помощи контактного разъема 4. Параллельно основной дугогасительной трубки устанавливается дополнительная трубка 5, также выполненная из газогенерирующего материала. Трубка 5 имеет укороченный металлический корпус б. Внутренние поверхности металлических корпусов покры20 ты газогенерирующим материалом 7. Внутри трубки 5 установлена токоведущая гибкая связь 8. Трубки 1 и 5 соединены между собой каналом 9, выполненным под углом к осевой линии трубок.

25 Канал 9 расположен в зоне крепления гибких связей к металлическим корпусам. Внутри канала расположен токопроводящий стержень

10 с цилиндрической насадкой 11 из газогенерирующего материала. Стержень 10 одним

30 концом жестко закреплен в контактном разъе377907 ме 12 дополнительной трубки. Свободный конец стержня 10 образует зазор с токоведушей связью основной трубки 1. К контактному разъему 12 трубки 5 крепится гибкая медная проволока 18, повитая на другую медную проволоку 14, соединенную с гибкой связью 8.

Дугогасительное устройство работает следующим образом.

При откидывании удлиненного разъемного ножа 15 (см. фиг. 2) под действием усилия релейной пружины (на чертеже не показана) ,происходит расхождение контактного разъема

4 гибкой токоведущей связи 3 в основной трубке 1. При удалении подвижной части контактного разъема 4 возникает электрическая дуга. Сопротивление дуги по мере ее растягивания с течением времени нарастает и, наконец, наступает такой момент, когда это сопротивление оказывается большим, чем сопротивление «противного искрового промежутка», образованного между контактным разъемом 4 и токоведущим стержнем 10. В это время происходит пробой промежутка. Дуга в трубке 1 на какой-то момент времени шунтируется обходной электрической цепью (искровой промежуток — повитые проволоки 13 и 14). При протекании тока по обходной цепи повитые проволоки И и 14 сгорают. Таким образом часть разрывной мощности гасится в дополнительной трубке 5. При отключении больших разрывных мощностей дутье в основной 1 и дополнительной 5 газогенерирующих трубках возникает практически одновременно, в соединительном канале 9 возникает значительное поперечное дутье.

Таким образом, предлагаемая конструкция дугогасительного устройства облегчает процесс гашения электрической дуги за счет отвода части ее через соединительной канал в дополнительную трубку.

При этом в основной и дополнительной

10 трубках 1 и 5 создается продольное дутье, а в соединительном канале — поперечное.

Предмет изобретения

Дугогасительное устройство, содержащее

1 металлический корпус с ввернутой в него газогенерирующей трубкой, внутри которой размещена токоведущая гибкая связь, отличающееся тем, что, с целью увеличения отключающей мощности, оно снабжено дополнительной

20 газогенерирующей трубкой с укороченным металлическим корпусом, укрепленной параллельно основной газогенерирующей трубке и соединенной с ней каналом, расположенным под углом к осевой линии трубок и к размещенной в зоне контактного разъема токоведущей гибкой связи, а внутри канала установлен токопроводящий стержень с насадкой из газогенерирующего материала, один конец которого жестко укреплен на контактном разь30 еме дополнительной трубки, а другой конец образует зазор с контактным разъемом основной трубки.

377907

0 12 1У b A

Ф г 2 (.оставитель С. Шутова

Техред T. Курилко

Редактор Г. Котельский

Корректор Е Талалаева
