Реферат

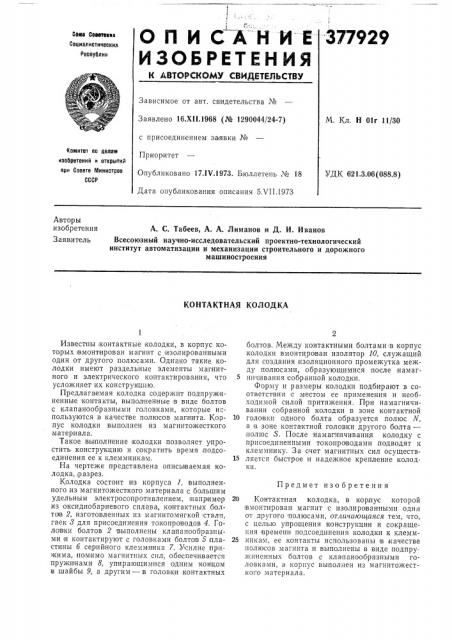

ОПИСАНЙЕ

ИЗОБРЕТЕНИЯ

377929

Сова Севетеииа

Социасистическин

Республик

К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 16.Xll.1968 (№ 1290044/24-7) М. Кл. Н 01г 11/30 с присоединением за явки №

Приоритет

Комитет оо белем изобретений и открытий ори Совете Министров

СССР

Опубликовано 17.1Ч.1973. Бюллетень № 18

Дата опубликования описания 5.VII.1973

УДК 621.3.06 (088.8) Авто.ры изобретения

Заявитель

А. С. Табеев, А. А. Лиманов и Д. И. Иванов

Всесоюзный научно-исследовательский проектно-технологический институт автоматизации и механизации строительного и дорожного машиностроения

КОНТАКТНАЯ КОЛОДКА

Предмет изобретения

Известны;контактные колодки, в корпус которых IBMOHTèðîâàí магнит с изолированными один от другого полюсами. Однако такие колодки имеют раздельные элементы магнитного и электрического контактирования, что усложняет их конструкцию.

Предлагаемая колодка содержит подпружиненные контакты, выполненные .в виде болтов с клапанообразными головками, которые используются в качестве полюсов магнита. Корпус колодки выполнен из магнитожесткого материала.

Такое выполнение колодки позволяет упростить конструкцию и сократить время,подсоединения ее к клеммникам.

На чертеже представлена описываемая колодка, разрез.

Колодка состоит из корпуса 1, выполненного из магнитожесткого материала с большим удельным электросопротивлением, например из оксиднобариевого сплава, контактных болтов 2, изготовленных из магнитомягкой стали, гаек 8 для присоединения токопроводов 4, Головки болтов 2 выполнены клапанообразными и контактируют с головками болтов 5 пластины б серийного клеммника 7. Усилие прижима, помимо магнитных сил, обеспечивается пружинами 8, упирающимися одним концом в шайбы 9, а другим — в головки контактных болтов. Между контактными болтами в корпус колодки вмонтирован изолятор 10, служащий для создания изоляционного промежутка между полюсами, образующимися после намаг5 ннчивания собранной колодки.

Форму и размеры колодки подбирают в соответствии с местом ее применения и необходимой силой притяжения. При намагничивании собранной колодки в зоне контактной

10 головки одного болта образуется полюс A, а в зоне контактной головки другого болта— полюс S. После намагничивания колодку с присоединенными токопроводами подводят к клеммнику. За счет магнитных сил осуществ15 ляется быстрое и надежное крепление колодки.

20 Контактная колодка, в корлус которой

iBxI0HTHрован магнит с изолированными один от другого полюсами, от гичающаяся тем, что, с целью упрощения конструкции и сокращения времени подсоединения колодки к клемм25 никам, ее контакты использованы в качестве полюсов магнита и выполнены в виде подпружиненных болтов с клапанообразными головками, а корпус выполнен из магнитожесткого материала.
