Реферат

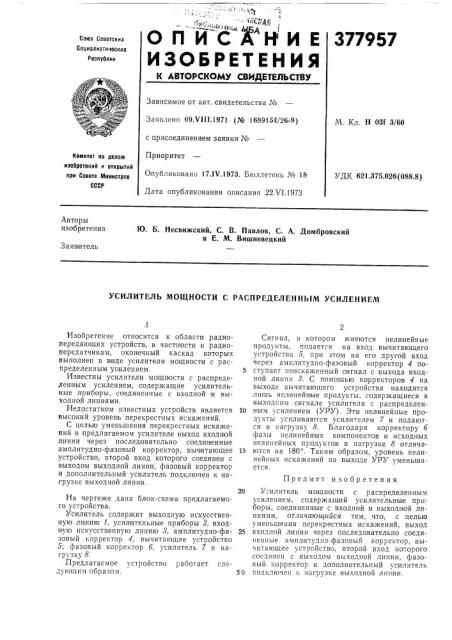

О П И Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Реслублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 09.VI I I.1971 (№ 1689154/26-9) с присоединением заявки №

Приоритет

Опубликовано 17.IV.1973. Бюллетень № 18

Дата опубликования описания 22.VI.1973

M. Кл. Н 031 3/60

Комитет ло делам изобретений и открытий лри Совете Министров

СССР

УДК 621.375,026(088.8) Авторы изобретения

Ю. Б. Несвижский, С. В. Павлов, С. А. Домбровский и Е. М. Вишневецкий

Заявитель

УСИЛИТЕЛЬ МОЩНОСТИ С РАСПРЕДЕЛЕННЫМ УСИЛЕНИЕМ

Предмет изобретения

Изобретение относится к области радиопередающих устройств, в частности к радиопередатчикам, оконечный каскад которых выполнен в виде усилителя мощности с распределенным усилением.

Известны усилители мощности с распределенн ым усилением, содержащие усилительные,приборы, соединенные с входной и выходной линиями.

Недостатком известных устройств является высокий уровень перекрестных искажений.

С целью уменьшения перекрестных искажений в предлагаемом усилителе выход входной линии через последовательно соединенные амплитудно-фазовый корректор, вычитающее устройство, второй вход которого соединен с выходом выходной линии, фазовый корректор и дополнительный усилитель подключен к нагрузке выходной линии.

На чертеже дана блок-схема предлагаемого устройства.

Усилитель содержит выходную искусственную линию 1, усилительные приборы 2, входную искусственную линию 8, амплитудно-фазовый корректор 4, вычитающее устройство

5; фазовый корректор б, усилитель 7 и нагрузку 8. ,Предлагаемое устройство работает следующим образом.

Сигнал, в котором имеются нелинейные продукты, подается на вход вычитающего устройства 5, при этом на его другой вход через амплитудно-фазовый корректор 4 по5 ступает неискаженный сигнал с выхода входной линии 8. С помощью корректоров 4 на выходе вычитающего устройства находятся лишь нелинейн|ые,продукты, содержащиеся в выходном сигчале усилителя с распределен10 ным усилением (УРУ). Эти нелинейные продукты усиливаются усилителем 7 и подаются в нагрузку 8. Благодаря корректору б фазы нелинейных компонентов и исходных нелинейных продуктов в нагрузке 8 отлича15 ются на 180 . Таким образом, уровень нелинейных искажений на выходе УРУ уменьшается.

20 Усилитель мощности с распределенным усилением, содержащий усилительные приборы, соединенные с входной и выходной линиями, отличающийся тем, что, с целью уменьшения перекрестных искажений, выход

25 входной линии через последовательно соединенные амплитудно-фазовый корректор, вычитающее устройство, второй вход которого соединен с выходом выходной линии, фазовый, корректор и дополнительный усилитель

30 годключен к нагрузке выходной линии.

377957

Составитель Э. Гилинская

Техред А. Камышникова

Корректор О. Тюрина

Редактор Т. Морозова

Типография, пр. Сапунова, 2

Заказ 1716/7 Изд. М 1435 Тираж 780 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5
