Способ крашения смеси целлюлозных и акрилонитрильных волокон

Способ крашения смеси целлюлозных и акрилонитрильных волокон

Иллюстрации

Показать все

Реферат

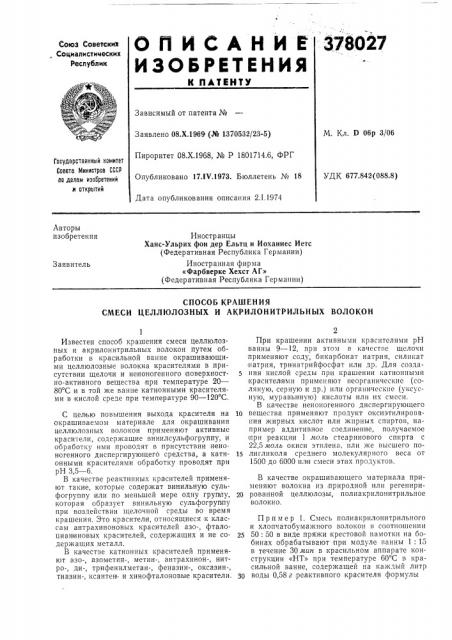

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

378027

Союз Советских

Социалистимеских

Республик

Зависимый от патента №

М. Кл, D 06р 3/06

Заявлено 08.Х.1969 (¹ 1,370532/23-5)

Пироритет 08.Х.1968, № P 1801714.6, ФРГ

Опубликовано 171Ч.1973. Бюллетень № 18

Гасударственный комитет

Совета Министров СССР аа делам иваоретений и открытий

УДК 677.842(088.8) Дата опубликования описания 2.1.1974

Авторы изобретения

Иностранцы

Ханс-Ульрих фон дер Ельтц и Иоханнес Иетс (Федеративная Республика Германии) Иностранная фирма

«Фарбверке Хехст АГ» (Федеративная Республика Германии) Заявитель

СПОСОБ КРАШЕНИЯ

СМЕСИ ЦЕЛЛЮЛОЗНЫХ И АКРИЛОНИТРИЛЬНЫХ ВОЛОКОН

Известен способ крашения смеси целлюлозных и акрилонитрильных волокон путем обработки в красильной ванне окрашивающими целлюлозные волокна красителями в присутствии щелочи и неионогенного поверхностно-активного вещества при температуре 20—

80 С и в той же ванне катионными красителями в кислой среде при температуре 90 — 120 С, С цел ью повышения выхода красителя на окрашиваемом материале для окрашивания целлюлозных волокон применяют активные красители, содержащие вннилсульфогруппу, и обработку ими проводят в присутствии:неионогенного диспергирующего средства, а катионными красителями обработку проводят при рН 3,5 — 6.

В качестве реактивных красителей применяют такие, которые содержат винильную сульфогруппу или по меньшей мере одну группу, которая образует винильную сульфогруппу при воздействии щелочной среды во время крашения. Это красители, относящиеся к классам антрахиноновых красителей азо-, фталоциан иновых красителей, содержащих и не содержащих металл.

В качестве катионных красителей применяют азо-, азометин-, метин-, антрахинон-, нитро-, ди-, трифенилметан-, феназин-, оксазин-, тиазин-, ксантень и хинофталоновые красители.

При крашении активными красителями рН ванны 9 — 12, при этом в качестве щелочи применяют соду, бикарбонат натрия, силикат натрия, тринатрийфосфат пли др. Для создания кислой среды при крашении катпонными красителями применяют неорганические (соляную, серную и др.) или органические (уксусную, муравьиную) кислоты или их смеси.

В качестве неионогенного диспергпрующего

l0 вещества применяют продукт оксиэтилирования жирных кислот или жирных спиртов, например аддитивное соединение, получаемое прн реакции 1 моль стеаринового спирта с

22,5 моль окиси этилена, пли же высшего по1S лигликоля среднего молекулярного веса от

1500 до 6000 или смеси этих продуктов.

В качестве окрашивающего материала применяют волокна из природной или регенири20 рованной целлюлозы, полиакрилонитрильное волокно.

Пример 1. Смесь полиакрилонитрильного и хлопчатобумажного волокон в соотношении

2ь 50: 50 в виде пряжи крестовой намотки на бобинах обрабатывают при модуле ванны 1: 15 в течение 30 мин в красильном аппарате конструкции «НТ» при температуре 60 С в красил ьной ванне, содержащей на каждый литр

Зр воды 0,58 г реактивного красителя формулы

378027

3,4 (02 ЗН, 302,U> Йт 0 80 Tt J

Ъ1 — 7с

0-,Н „-, формуляры

1 () ZnC13

8О 2 CHг — C H. -- 0 805К

O5CH2CHX — OSOHH

I

«QOH С11, GI — 1,","-Ч вЂ” С11 з

С29Н5 (% — =- -N ==-..-.:-У CH — С1Ь вЂ” CN

gO:, 2

Предмет изобретения

Ni — Р„.-никельфталоциавин-4 и 0,63 г реактивного красителя формулы в виде продажных продуктов с соответствующими продажным качественными показателями. Кроме того, в состав ванны на каждый литр воды входят 2,0 смз раствора гидрата окиси натрия крепостью 38 Боме, 50,0 г сернокислого натрия, 0,4 г продукта, реакции обмена 1 моль стеарилового спирта с 25 моль окиси этилена и 0,1 г полигликоля, имеющего молекулл я р н ы и вес 6000.

Затем к красильной ванне на каждый литр ранее использованной ванны добавляют

5,0 см 60% -ной уксусной кислоты, 0,36 г катионогенного красителя формулы

Сн !

--C — Сп„!

O++, C — (.Н = й(— N х !

Сн Сн;

Получают смешанную пряжу двух различных расцветок, у которой доля целлюлозных волокон окрашена в синий цвет, а доля полиакрилонитрильных волокон имеет оранжевую окраску.

Способ крашения смеси цсллюлозных и акрилонитрильных волокон путем обработки в красильной ванне окрашивающими целлюлозные волокна красителями в присутствии щеп=)1

m=)1 и+гп =4 и 0,07 г катионогенного красителя

Красильную ванну н агревают до температуры 106 С и выдерживают текстильный товар при этой температуре 60мин. Затем окрашенный товар прополаскивают, подвергают мыловке; повторно прополаскивают и высушивают.

Получают зеленую окраску, характеризуемую точным совпадением цветовых оттенков у пол иакрилонитрильной и хлопчатобумажной составных частей смешанной пряжи.

Пример 2. Проводят окрашивание, как указано в примере 1, с тем отличием, что в качестве красителя применяют 0,7г реактивного красителя формулы и 0,7г катионогенного красителя формулы

40 лочи и неионогенного поверхностно-активного вещества при температуре 20 — 80 С и в той же ванне катионными красителями в кисл ой среде при температуре 90 †1 С, отличаюи1ийся тем, что, с целью повышения выхода

45 красителя на окрашиваемом материале, для окрашивания целлюлозных волокон применяют активные красители, содержащие винилсульфогруппу, и обработку ими проводят в присутствии неионогенного диспергирующего средства, а катионнымн красителями обработку проводят при рН 3,5 — 6,
