1.

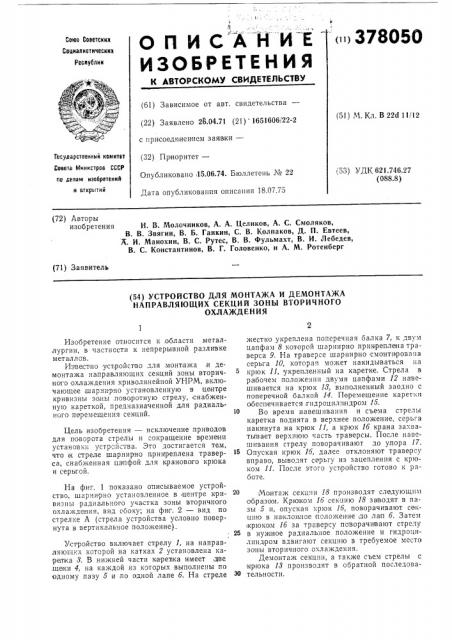

О П И С А Н И Е ()378060
ИЗО6РЕТЕН И Я
Сова Советских
Социалистических
Ресиубпии
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 26.04.71 (21) 1651606/22-2 с присоединением заявки— (32) Пр иоритет—
Опубликовано 15.06.74. Бюллетень ¹ 22
Дата опубликования описания 18.07.75 (51) М. Кл. В 22d 11/! 2
1Ъсщарстееииый комитет
Совета Министров СССР ее делам иэобретеиий и атхрнтий (53) УДК 621.746.27 (088.8) (72) Авторы изобретения
H. В. Молочников, А. А. Целиков, А. С. Смоляков, В. В. Звягин, В. Б. Ганкин, С. В. Колпаков, Д. П. Евтеев, А; И. Манохин, В. С. Рутес, В. В. Фульмахт, В. И. Лебедев, В. С. Константинов, В. Г. Головенко, и А. М. Ротенберг (71) Заявитель (54) УСТРОЙСТВО ДЛЯ МОНТАЖА И ДЕМОНТАЖА
НАПРАВЛЯЮЩИХ СЕКЦИЙ ЗОНЫ ВТОРИЧНОГО
ОХЛАЖДЕН ИЯ
Изобретение относится к,области металлургии, в ч.астности к непрерывной разливке металлов.
Известно устройство для монтажа,и демонтажа направляюших секций зоны вторичното охлаждения криволинейной УНРМ, включаюц. ее шарнирно установленную в ценвре кривизны зоны,поворотную стрелу, снабженную кареткой, предчазначенной для радиального перемещения секций.
Цель изобретения — исключение приводов для поворота стрелы и сокращение в реме1ни установки устройства. Это достигается тем, что к стреле шарнирно прикреплена траверса, снабженная ца пфой для кранового крюка и серыгой.
На фиг. 1 показано описываемое устройство, шарнирно установленное в центре кривизны радиального участка зоны вторичного охлаждения, вид сбоку; на фиг. 2 — вид по стрелке А (стрела устройства условно повернута в вертикальное положение).
Устройство включает стрелу 1, на направляюшкх которо";íà карепка 8. В .нижней части каревка имеет две .щеки 4, на каждой из которых выполнены по одному пазу 5 и,по одной лапе 6. На стреле жестко укреплена поперечная оалка 7, к двум цапфам 8 которой шарнирно прииреплена траверса 9. На траверсе шарнирно смонтирована серьга 10, которая может накидываться на крюк 11, укрепленный на каретке. Стрела в ра бочехт положении двумя цапфами 12 навешивается на крюк 18, выполненный заодно с поперечной балкой 14. Пвремещение каретки обеспечивается,гндроцилнндром 15.
Во время навешивания и съема стрелы каретка поднята в верхнее положение, серьга накинута на крюк 11, а крюк 16 крана захватывает верхнюю часть траверсы. После навешивания стрелу поворачивают до упора IT.
Опуская крюк 16, далее отклоняют траверсу вправо, выводят серьгу из зацепления с кр1оком 11. После этого устройство готово к работее.,Монтаж секции 18 производят слвдующпм о оразом. Крюком 16 секцию 18 завозят в пазы 5 и, опуская крюк 16, поворачивают сек,цию в наклонсчое положение до ла п 6. Затем крюком 16 за траверсу поворачивают стрелу
25 в нужное радиальное положение и гидроцилиндром вдвигают секцкно в требуемое место зоны вторичного охлаждения.
Демонтаж секции, а также съем стрелы с к>рюка 13 производят в обратной последовательности.
378050
Предмет изобретения
Устройство для монтажа и демонтажа HBправляющих секций зоны вторичного охлаждения криволинейной установки непрерывной разливки металлов, включающее установленную в центре кривизны зоны поворотную стрелу, несущую каретку, предназначенную для радиального перемещения секций, отличтощееся тем, что, с целью иаклк чения приводов для поворота стрелы и сокращения времени установки уст|ройства, к стреле шарнирно прикреплена траверса, снабженная цапфой. для кранового крюка и серьгой.
