Реферат



Союз Советских

Социалистических

Республик

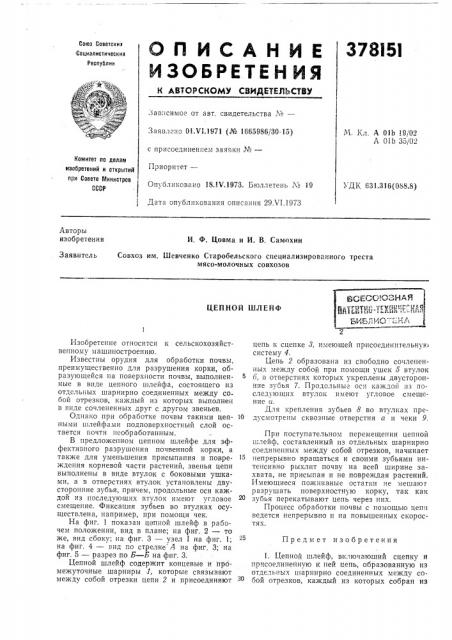

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

Н АВтСРСКОМУ СВИДНЕЛЬСТВУ

Зависимое от авт, свидетельства Ра

Заявлено 01.П.1971 (№ 1665986/30-15) »>, K., А 01b 19, 02

А Olb 35/02 с присоединением заявки М— комитет по делам изобретений и открытий при Совете Министров

СССР

Приоритет—

Опубликовано 18.!V.1973. Бюллетень М 19

Дата опубликования списания 29Х1.1973

;тДК 631.316(088.8) Авторы изобретения

И. Ф, Цовма и И. В. Самохин

Заявитель

Совхоз им. Шевченко Старобельского специализированного треста мясо-молочных совхозов

ЦЕПНОЙ 1ЦЛЕЙФ

Предмет изобретения

Изобретение относится к сельскохозяйственному машиностроению.

Известны орудия для обработки почвы, преимушественно для разрушения корки, образующейся па поверхности почвы, выполненные в виде цепного шлейфа, состоящего из отдельных шарнирно соединенных между собой отрезков, каждый из которых выполнен в виде сочлененных друг с другом звеньев.

Однако при обработке почвы такими цепными шлейфами подповерхностный слой остается почти необработанным.

В предложенном цепном шлейфе для эффективного разрушения почвенной корки, а также для уменьшения присыпания и повреждения корневой части растений, звенья цепи выполнены в виде втулок с боковыми ушками, а в отверстиях втулок установлены двусторонние зубья, причем, продольные оси каждой из последующих втулок имеют угловое смещение. Фиксация зубьев во втулках осуществлена, например, при помощи чек.

На фиг. 1 показан цепной шлейф в раоочем положении, вид в плане; на фиг. 2 — то же, вид сбоку; на фиг. 3 — узел 1 на фиг. 1; на фиг. 4 — вид по стрелке Л на фиг. 3; на фиг. 5 — разрез по Б — Б на фиг. 3.

Цепной шлейф содержит концевые и прбмежуточные шарниры 1, которые связывают между собой отрезки цепи 2 и присоединяют цепь к сцепке 8, имеющей присоединительнун систему 4.

Цепь 2 образована из свободно сочлененных между собой при помощи ушек б втулок

6, в отверстиях которых укреплены двусторонние зуоья 7. Продольные осп каждой из последующих втулок имеют угловое смещение а.

Для крепления зубьев 8 во втулках пре10 дусмотрены сквозные отверстия а и чеки 9.

При поступательном перемещении цепной ш-.åéô, составленный из отдельных шарнирно соединенных между собой отрезков, начинает непрерывно вращаться и своими зубьями интенсивно рыхлит почву на всей ширине захвата, не присыпая и не повреждая растений.

Имеющиеся пожнивные остатки не мешают разрушать поверхностную корку, так как 0 зубья перекатывают цепь через них, Процесс обработки почвы с помощью цепи ведется непрерывно и на повышенных скоростях.

1. Цепной шлейф, включающий сцепку и присоединенную к ней цепь, образованную из отдельных шарнирно соединенных между собой отрезков, каждый из которых собран из

3?8151

Узел У,.гЯ фиг ф

Составитель Е. Кйселева

Техред Т. Курилко

Корректор А. Дзесова

Редактор А. Бер

Заказ 339/1082 Изд. № 480 Тираж 523 Подписное

ЦНИИПИ Комитета по делам изобретений и отквытнй при Совете Миниетров СССР

Москва, Ж-35, Раушская наб., д. 415

Тип. Харьк. фйл. йред «Г1атевтз сочлененных между собой звеньев, отличающийся тем, что, с целью эффективного разрушения почвенной корки и рыхления почвы без присыпания и повреждения корневой сн стемы растений, звенья цепи выполнены в виде втулок с боковыми ушками, а в отверстиях

1 !

Ф

II /

/ сз стиг / втулок установлены двусторонние зубья, причем продольные оси каждой из последуюших втулок имеют угловое смещение.

2. Е1епной шлейф по п. 1, отличающийся

5 тем, что фиксация зубьев во втулках осугцествлена при помощи чек.
