Горизонтальная шпалера

Иллюстрации

Показать все

Реферат

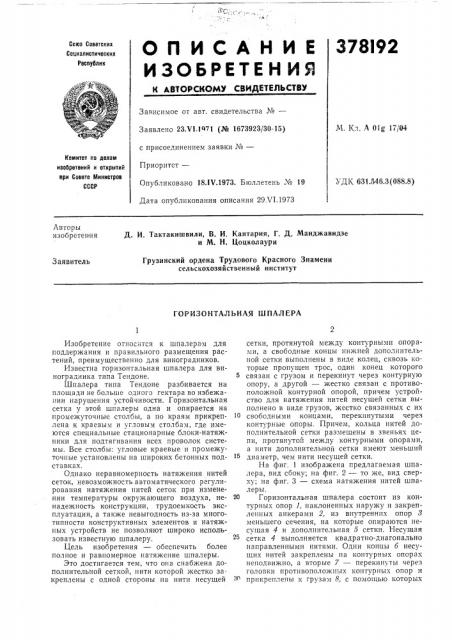

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

378l92

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

М, Кл. А 01g 17/04

Заявлено 23,Ъ 1.1 71 (№ 1673923/30-15) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 18.IV.1973. Бюллетень ¹ 19

Дата опубликования описания 29Х1.1973

Комитет по делам изобретений и открытий

llpH Совете Министров

СССР

УДК 631.546.3(088.8) Авторы изобретения

Д. И. Тактакишвили, В. И, Кантария, Г. Д. Манджавидзе и М. Н. Цоцколаури

Грузинский ордена Трудового Красного Знамени сельскохозяйственный институт

Заявитель

ГОР ИЗОКТАЛ ЬКАЯ И ПАЛ ЕРА

Изобретение относится к шпалера м для поддержания и правильного размещения растений, преимущественно для виноградников.

Известна горизонтальная шпалера для виноградника типа Тендоне.

Шпалера типа Тендоне разбивается на площади не больше одного гектара во избежании нарушения устойчивости. Горизонтальная сетка у этой шпалеры одна и опирается на промежуточные столбы, а по краям прикреп- 10 лена к краевым и угловым столбам, где имеются специальные стационарные блоки-натяжники для подтягивания всех проволок системы. Все столбы: угловые краевые и промежуточные установлены па широких бетонных подставках.

Однако неравномерность натяжения нитей сеток, невозможность автоматического регулирования натяжения нитей сеток при изменении температуры окружающего воздуха, не- 20 надежность конструкции, трудоемкость эксплуатации, а также невыгодность из-за многотипности конструктивных элементов и натяжных устройств не позволяют широко использовать известную шпалеру, 25

Цель изобретения — обеспечить более полное и равномерное натяжение шпалеры.

Это достигается тем, что она снабжена дополнительной сеткой, нити которой жестко закреплены с одной стороны на нити несущей зо сетки, протянутой между контурными опорами, а свободные концы нижней дополнительной сетки выполнены в виде колец, сквозь которые пропущен трос, один конец которого связан с грузом и перекинут через контурную опору, а другой — жестко связан с противоположной контурной опорой, причем устройство для натяжения нитей несущей сетки выполнено в виде грузов, жестко связанных с их свобо чными KQHUBMH, перекинутыми через контурные опоры. Причем, кольца нитей дополнительной сетки размещены в звеньях цепи, протянутой между контурными опорами, а нити дополнительной сетки имеют меньший диаметр, чем нити несушей сетки.

На фиг, 1 изображена предлагаемая шпалера, вид сбоку; на фиг. 2 — то же, вид сверху; на фиг. 3 — схема натяжения нитей шпалеры.

Горизонтальная шпалера состоит из контурных опор 1, наклоненных наружу и закрепленных анкерами 2, из внутренних опор 8 меньшего сечения, на которые опираются несущая 4 и дополнительная 5 сетки. Несущая сетка 4 выполняется квадратно-диагонально направленными нитями. Одни концы б несущих нитей закреплены па контурных опорах неподвижно, а вторые 7 — перекинуты через головки противоположных контчрных Опор и прикреплены к грузам 8, с помощью которых

378192 вся несущая сетка 4 находится постоянно н равномерно в плосконатянутом положении.

Сверху несущей 4 сетки укладывается дополнительная сетка 5, нити которой одними концами 9 закреплены неподвижно на нить

10, натянутую между соседними контурными столбами 1, а вторые концы пропущены в звеньях цепи 11 и заканчиваются кольцами

12, в которых проходит трос 18, один конец которого связан с грузом и перекинут через 10 контурную опору, а другой жестко связан с противоположной контурной опорой. Внутри участка сетки опираются на внутренние опоры 3.

l5

Предмет изобретения

1. Горизонтальная шпалера, например, для виноградников, включающая контурные, промежуточные опоры, соединенные несущей сет- 20 кой, нити которой жестко закреплены с одной стороны, а с другой — связаны с устройством для натяжения последних, отличагощаяся тем, что, с целью более полного и равномерного натяжения шпалеры, опа снабжена дополнительной сеткой, нити которой жестко закреплены с одной стороны на нити несущей сетки, протянутой между контурными опорами, а свободные концы нитей дополнительной сетки выполнены в,виде колец, сквозь которые пропущен трос один конец которого связан с грузом и перекинут через контурную опору, а другой — жестко связан с противоположной контурной опорой причем устройство для натяжения нитей несущей сетки выполнено в виде грузов, жестко связанных с их свободными концами, перекинутыми через контурные опоры.

2. Шпалера по п. 1, отличающаяся тем, что с целью сохранения постоянного расстояния между нитями дополнительной сетки, кольца нитей последней размещены в звеньях цепи протягг .той между контурными опорами.

3. Шпалера по п. 1, отличающаяся тем, что, пити дополнительной сетки имеют меньший диаметр, чем нити несущей сетки.
