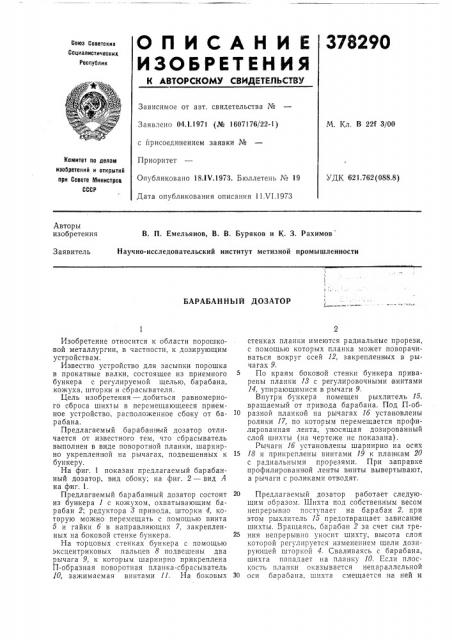

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 04.1.1971 (№ 1607176/22-1) М. Кл. В 22т 3/00 с йрисоединением заявки №

Приоритет

Хамитет по делам изобретений и открытий при Совете 1т1инистрое

СССР

УДК 621.762(088,8) Опубликовано 18.17.1973. Бюллетень ¹ 19

Дата опубликования описания I I.VI.1973

Авторы изобретения

В. П. Емельянов, В. В. Буряков и К. 3. Рахимов

Научно-исследовательский институт метизной промышленности

Заявитель

БАРАБАН НЫЙ ДОЗАТОР

Изобретение относится к области порошковой металлургии, в частности, к дозирующим устройствам.

Известно устройство для засыпки порошка в прокатные валки, состоящее из приемного бункера с регулируемой щелью, барабана, кожуха, шторки и сбрасывателя.

Цель изобретения — добиться равномерного сброса шихты в перемещающееся приемное устройство, расположенное сбоку от барабана.

Предлагаемый барабанный дозатор отличается от известного тем, что сбрасыватель выполнен в виде поворотной планки, шарнирно укрепленной на рычагах, подвешенных к бункеру.

На фиг. 1 показан предлагаемый барабанный дозатор, вид сбоку; на фиг. 2 — вид А на фиг. 1.

Предлагаемый барабанный дозатор состоит из бункера 1 с кожухом, охватывающим барабан 2; редуктора 8привода,,шторки 4,,которую можно перемещать с помощью винта

5 и гайки б в направляющих 7, закрепленных на боковой стенке бункера.

На торцовых стенках бункера с помощью эксцентриковых пальцев 8 подвешены два рычага 9, к которым шарнирно прикреплена

П-образная поворотная планка-сбргсыватель

10, зажимаемая винтами 11. На боковых стенках планки имеются радиальные прорези, с помощью которых планка может поворачиваться вокруг осей 12, закрепленных в рычагах 9.

По краям боковой стенки бункера приварены планки 13 с регулировочными винтами

14, упирающимися в рычаги 9.

Внутри бункера помещен рыхлитель 15, вращаемый от привода барабана. Под П-об10 разной планкой на рычагах 1б установлены ролики 17, по которым перемещается профилированная лента, уносящая дозированный слой шихты (на чертеже не показана).

Рычаги 1б установлены шарнирно на осях

15 18 и прикреплены винтами 19 к планкам 20 с радиальными прорезями. При заправке профилированной ленты винты вывертывают, а рычаги с роликами отводят.

20 Предлагаемый дозатор работает следующим образом. Шихта под собственным весом непрерывно поступает на барабан 2, при этом рыхлитель 15 предотвращает зависание шихты. Вращаясь, барабан 2 за счет сил тре25 ния непрерывно уносит шихту, высота слоя которой регулируется изменением щели дозирующей шторкой 4. Сваливаясь с барабана, шихта попадает на планку 10. Если плоскость планки оказывается непараллельной

З0 оси барабана, шихта смещается на ней и

378290 сваливается в приемное устройство (профилированную ленту) неравномерным слоем.

Для получения равномерного слоя шихты в процессе пуска дозатора планку регулируют с помощью эксцентриковых пальцев 8.

При сбросе в приемное устройство шихта различного состава и вязкости с разной скоростью скользит по планке 10, поворотом которой на осях 12 регулируют скорость сброса шихты. При этом кромка планки, с которой сваливается шихта, остается примерно в том же месте благодаря опусканию или подъему рычагов 9 с помощью эксцентриковых пальцев 8, а снимающая кромка прижимается к барабану в процессе регулировки винтами 14.

Таким образом, сочетание регулировки сбрасывателя в трех направлениях обеспечивает съем шихты разной вязкости с барабана, равномерное скольжение ее по плоскости

5 сбрасывателя и точное попадание в узкую щель приемной профилирован ной ленты, Предмет изобретения

Барабанный дозатор, состоящий из прием10 ного бункера, барабана, кожуха, шторки и сбрасывателя, отличающийся тем, что, с целью равномерной дозировки шихты, сбрасыватель выполнен в виде поворотной планки, шарнирно укрепленной на рычагах, под15 вешенных к бункеру.

378290

Вид4
