378292

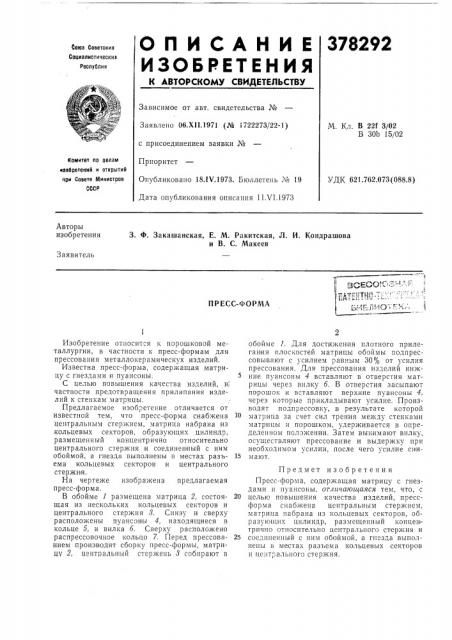

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 06.Х11.1971 (№ 1722273/22-1) с присоединением заявки №

Приоритет

Опубликовано 18,1V.1973. Бюллетень № 19

Дата опубликования описания II.VI.1973

M. Кл. В 221 3/02

В 30b 15/02

Комитет по цепам изобретений и открытий при Совете Министров

СССР

УДК 621 762.073(088.8) Авторы изобретения

3. Ф. Закашанская, Е. М. Ракитская, Л. И, Кондрашова и В. С. Макеев

Заявитель

ПРЕСС-ФОРМА

Изобретение относится к порошковой металлургии, в частности к пресс-формам для прессования металлокерамическух изделий.

Известна пресс-форма, содержащая матрицу с гнездами и пуансоны.

С целью повышения качества изделий, в частности предотвращения прилипания изделий к стенкам матрицы.

Предлагаемое изобретение отличается от известной тем, что пресс-форма снабжена центральным стер>кием, матрица набрана из кольцевых секторов, образующих цилиндр, размещенный концентрично относительно центрального стержня и соединенный с ним обоймой, а гнезда выполнены в местах разьема кольцевых секторов и центрального стержня.

На чертеже изображена предлагаемая пресс-форма.

В обойме 1 размещена матрица 2, состоящая из нескольких кольцевых секторов и центрального стержня 8. Снизу и сверху расположены пуансоны 4, находящиеся в кольце 5, и вилка б. Сверху расположено распрессовочное кольцо 7. Перед прессованием производят сборку пресс-формы, матриqv 22, центральный стержень > собирают в обойме 1. Для достижения плотного прилегания плоскостей матрицы обоймы подпрессовывают с усилием равным 30% от усилия прессования. Для прессования изделий нижние пуансоны 4 вставляют в отверстия матрицы через вилку б. В отверстия засыпают порошок и вставляют верхние пуансоны 4, через которые прикладывают усилие. Производят подпрессовку, в результате которой матрица за счет сил трения между стенками матрицы и порошком, удерживается в определенном поло>кении. Затем вынимают вилку, осуществляют прессование и выдержку прн необходимом усилии, после чего усилие сни15 м ают.

Предмет изобретения

Пресс-форма, содержащая матрицу с гнездами и пуансоны, отличаюи1аяся тем, что, с

20 целью повышения качества изделий, прессформа снабжена центральным стержнем, матрица набрана из кольцевых секторов, образующих цилиндр, размещенный концентрично относительно центрального стержня и

25 соединенный с ним обоймой, а гнезда выполнены в местах разъема кольцевых секторов н цент-„ального стержня.
