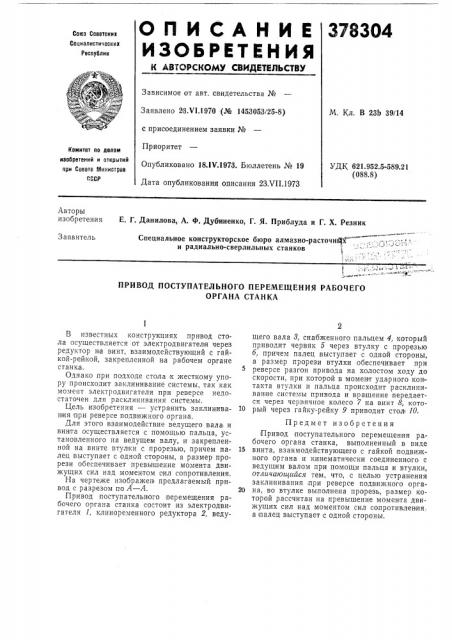

О П И С А H И Е 378304

ИЗОБРЕТЕНИЯ

К ЛВТО СКОМ СВИДЕтИЛЬСтВЬ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 2 3.Ч1.1970 (№ 145305 3/25-8) с присоединением заявки №

Приоритет

Опубликовано 18ЛЧ.1973. Бюллетень № 19

Дата опубликования описания 23.VII.1973

М. Кл. В 2,3b 39/14

Комитет по делам иаобретеиий и открытий при Совете Микистров

СССР

УДК 621.952.5-589.21 (088.8) Авторы изобретения

E. Г. Данилова, А. ф, Дубиненко, Г. Я. Приблуда и Г. Х. Резник

Специальное конструкторское бюро алмазно-расточн@х и радиально-сверлильных станков

Заявитель

ПРИВОД ПОСТУПАТЕЛЬНОГО ПЕРЕМЕЩЕНИЯ РАБОЧЕГО

ОРГАНА СТАНКА

В известных конструкциях привод стола осуществляется от электродвигател я через редуктор на винт, взаимодействующий с гайкой-рейкой, закрепленной на рабочем органе станка.

Однако при подходе стола к жесткому упору происходит заклинивание системы, так как момент электродвигателя при реверсе недостаточен для расклинивания системы.

Цель изобретения — устранить заклинивания при реверсе подвижного органа.

Для этого взаимодействие ведущего вала. и винта осуществляется с помощью пальца, установленного на ведущем валу, и закрепленной на винте втулки с прорезью, причем палец выступает с одной стороны, а размер прорези обеспечивает превышение момента движущих сил над моментом сил сопротивления.

На чертеже изображен предлагаемый привод с разрезом по А — А.

Привод поступательного перемещения рабочего органа станка состоит из электродвигателя I, клиноременного редуктора 2, ведущего вала 8, снабженного пальцем 4, который приводит червяк 5 через втулку с прорезью

6, причем палец выступает с одной стороны, а размер прорези втулки обеспечивает при реверсе разгон привода на холостом ходу до скорости, при которой в момент ударного контакта втулки и пальца происходит расклиниван1ие системы привода и вращение передается через червячное колесо 7 на винт 8, кото10 рый через гайку-рейку 9 приводит стол| l0.

Предмет изобретения Привод поступательного перемещения ра,бочего органа станка, выполненный в виде

15 винта, взаимодействующего с гайкой подвижного органа и кинематически соединенного с ведущим валом при помощи пальца и втулки, отличающийся тем, что, с целью устранения заклинивания,при реверсе подвижного орга20 на, во втулке выполнена прорезь, размер которой рассчитан на превышение момента движущих сил над моментом сил сопротивлен|ия. а палец выступает с одной стороны.

378304

Составитель Г. Довнар

Редактор Л. Мазуронок Техред Т. Курилко Корректор Е. Михеева

Заказ 1984/12 Изд. № 493 Тираж 888 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
