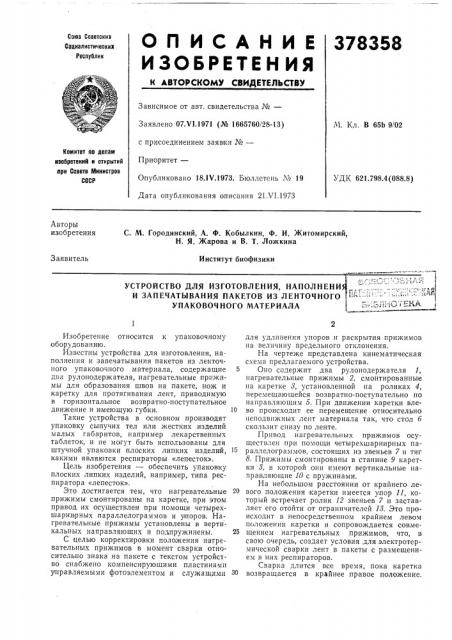

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 07.V1.1971 (№ 1665760/28-13) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 18.1Ч.1973. Бюллетень ¹ 19

Дата опубликования описания 21 VI.1973

М. Кл. В 65b 9/02

Комитет по делам изобретений и открытий при Совете Министров

CGCP

УДК 621.798.4(088,8) Авторы изобретения

С. М. Городинский, А. Ф. Кобылкин, ф. И. Житомирский, Н. Я. Жарова и В. T. Ложкина

Заявитель

Институт биофизики

УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ, НАПОЛНЕНИ

И ЗАПЕЧАТЫВАНИЯ ПАКЕТОВ ИЗ ЛЕНТОЧНОГО,. -" --" :УПАКОВОЧНОГО МАТЕРИАЛА ; —;;; „-,J(," (. > в" Р 1

Изобретение относится к упаковочному оборудованию.

Известны устройства для изготовления, наполнения и запечатывания пакетов из ленточного упаковочного материала, содержащие два рулонодержателя, нагревательные прижимы для образования швов на пакете, нож и каретку для протягивания лент, приводимую в горизонтальное возвратно-поступательное движение и имеющую губки.

Такие устройства в основном производят упаковку сыпучих тел или жестких изделий малых габаритов, например лекарственных таблеток, и не могут быть использованы для штучной упаковки плоских липких изделий, какими являются респираторы «лепесток».

Цель изобретения — обеспечить упаковку плоских липких изделий, например, типа респиратора «лепесток».

Это достигается тем, что нагревательные прижимы смонтированы на каретке, при этом привод их осуществлен при помощи четырехшарнирных параллелограммов и упоров. Нагревательные прижимы установлены в вертикальных направляющих и подпружинены.

С целью корректировки положения натревательных прижимов в момент сварки относительно знака на пакете с текстом устройство снабжено компенсирующими пластинами управляемыми фотоэлементом и служащими для удлинения упоров и раскрытия прижимов на величину предельного отклонения, На чертеже представлена кинематическая схема предлагаемого устройства.

5 Оно содержит два рулонодержателя 1, нагревательные прижимы 2, смонтированные на каретке 8, установленной на роликах 4, перемещающейся возвратно-поступательно по направляющим 5. При движении каретки влеИ во происходит ее перемещение относительно неподвижных лент материала так, что стол 6 скользит снизу по ленте.

Привод нагревательных прижимов осуществлен при помощи четырехшарнирных параллелограммов., состоящих из звеньев 7 и тяг

8. Прижимы смонтированы в станине 9 каретки 8, в которой они имеют вертикальные направляющие 10 с пружинами.

На небольшом расстоянии от крайнего ле20 вого положения каретки имеется упор 11, который встречает ролик 12 звеньев 7 и заставляет его отойти от ограничителей 18. Это происходит в непосредственном крайнем левом положении каретки и сопровождается совме25 щением нагревательных прижимов, что, в свою очередь, создает условия для электротермической сварки лент в пакеты с размешением в них респираторов.

Сварка длится все время, пока каретка

З0 возвращается в крайнее правое положение.

378358

Прижимы разойдутся под влиянием упоров

14, которые несколько раньше встретят правые ролики 12 звеньев 7. Причем последние будут зафиксированы путем прилегания к ограничителям 18. В данном случае закончится транспортировка отрезанного пакета до приемного стола 15, освобождение его разошедшимися электродами и сброс по столу в бункер 1б.

Далее цикл повторяется при каждом перемещении каретки на шаг, равный одной длине пакета. Эти перемещения осущес гвляются от кривошипно-шатунного механизма, который состоит из регулируемых по длине шатуна 17 и кривошипа 18, Последний установлен на валу 19 с фрикционным тормозом, предназначенным для гашения инерционных усилий каретки. На выходном конце вала имеется однооборотная муфта 20, которая позволяет валу присоединяться или отсоединяться от постоянно вращающейся шестерни

21, находящейся в сопряжении с червяком 22.

В свою очередь червяк соединен с электродвигателем 28 посредством ступенчатых шкивов 24 и ремня.

Регулировка длины шатуна необходима для установки каретки в определенные крайние положения, а .регулировка кривошипз для изменения величины ее хода.

Пуск в действие рабочих органов устройства после укладки каждого респиратора в приемный бункер осуществляется кратковременным поворотом педали 25 защелки и нажатием на педаль 2б.

Пуск устройства с выводом из крайнего правого и одновременно исходного положения ее каретки происходит вследствие того, что тяга 27 заставляет повернуться рычаг 28, отбойная планка которого освободит конец собачки 29. Она западет под влиянием пружины 80 в первый подошедший паз в ступице червячной шестерни и тем самым соединит вал 19 с приводом.

С целью правильного расположения рисунка и текста на нижней упаковочной ленте относительно респиратора устройство снабжено компенсирующими пластинами 81, управляемыми фотоэлементом 82, в котором появляется электрический ток под влиянием светового луча и усиливается посредством тиратронного реле 88.

Однако этот ток не передается дальше до тех пор, пока под влиянием кулачка 84 не замкнется контакт 85 электрической цепи.

Если в этот момент под лучом фотоэлемента окажется сдвинутым в сторону темное центрирующее пятно (знак), нанесенное па каждом отрезке нижней упаковочной ленты, предназначенном для одного пакета, ток передается в катушки соленоидов 8б.

Сдвиг пятна под лучом укажет на то, что оно оказывается несовмещенным с лучом на величину предельного допуска, поэтому необходимо произвести корректировку для после5

1О

l5

З0

60 дующего, пакета респиратора. Сдвиг пятна обуславливается вытягиванием ленты.

Совмещение достигается тем, что усиленный ток от фотоэлемента устремляется в катушку электромагнита и под влиянием магнитного поля поднимается компенсирующая пластина 81, что удлиняет упор на ее толщину (предельный допуск), а значит лента будет продвинута кареткой меньше на эту же величину, и пятно на заготовке совместится с лучом фотоэлемента.

После корректировки компенсирующая пластина 81 опускается в исходное положение отключением контакта 87 вначале движения ленты после корректировки.

Перед началом работы устройство находится в исходном состоянии, при этом электропитание отсутствует, каретка с рабочими органами находится в крайнем правом положении.

Для пуска устройства в действие необходимо нагреть прижимы, исправить положение обеих упаковочных лент, совместить одно из контрольных пятен на нижней ленте с лучом фотоэлемента, уложить в приемный бункер респиратор, включить электродвигатель и кратковременно нажать на педаль. Последнее заставит переместиться каретку влево и в ее крайнем положении сомкнуть прижимы. 3атем каретка изменит направление движения и потянет упаковочные ленты вместе с респиратором, В крайнем правом положении прижимы разойдутся, освободят сварочный пакет, а отрезанный перед этим пакет соскользнет по столу в приемный бункер.

Предмет изобретения

1. Устройство для изготовления, наполнения и запечатывапия пакетов из ленточного упаковочного материала, содержащее два рулонодержателя, нагревательные прижимы для образования швов на пакете и отрезания последних и каретку для протягивания лепт, приводимую в горизонтальное возвратно-поступательное движение, отличающееся тем, что, с целью обеспечения возможности упаковки плоских липких изделий, например, типа респиратора «лепесток», нагревательные прижимы смонтированы на каретке, при этом привод их осуществлен при помощи четырехшарнирных параллелограммов и упоров.

2. Устройство по п. 1, отличающееся тем, что нагревательные прижимы установлены в вертикальных направляющих и подпружинены.

3. Устройство по пп, 1 и 2, отличающееся тем, что, с целью корректировки ноложения нагревательных прижимов в момент сваркч относительно знака на пакете с текстом, оно снабжепо компенсирующими пластинами, управляемыми фотоэлементом.и служащими для удлинения упоров и раскрытия прижимов на величин) предельного отклонения.
