Реферат



378535

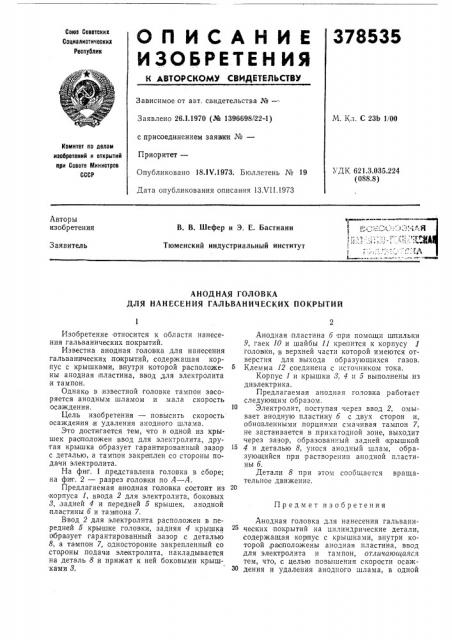

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства № —М. Кл. С 23b 1/00

Заявлено 26.1.1970 (№ 1396698/22-1) с присоединением заявки №вЂ”

П р иоритет—

Опубликовано 18.1V.1973. Бюллетень № 19

Дата опубликования описания 13.VI1.1973

Комитет по делам изобретений и открытий ори Совете Министров

СССР

УДК 621.3.035.224 (088.8) Авторы изобретения

В. В. Шефер и Э, Е. Бастиани

Тюменский индустриальный институт

3 аявитель

АНОДНАЯ ГОЛОВКА

ДЛЯ НАНЕСЕНИЯ ГАЛЬВАНИЧЕСКИХ ПОКРЫТИЙ

Изобретение относится к области нанесения гальванических покрытий.

Известна анодная головка для нанесения гальванических покрытий, содержащая корпус с крышками, внутри которой расположены анодная пластина, ввод для электролита и тампон.

Однако в известной головке тампон засоряется анодным шламом и мала скорость осаждения.

Цель изобретения — повысить скорость осаждения,и удаления анодного шлама.

Это достигается тем, что в одной из крышек расположен ввод для электролита, другая крышка образует гарантированный зазор с деталью, а тампон закреплен со стороны подачи электролита.

На фиг. 1 представлена головка в сборе; на фиг. 2 — разрез головки по А — А.

Предлагаемая анодная головка состоит из корпуса 1, ввода 2 для электролита, боковых

8,,задней 4 и передней 5 крышек, анодной пластины б и там нона 7.

Ввод 2 для электролита расположен в передней 5 крышке головки, задняя 4 крышка образует гарантированный зазор с деталью

8, а тампон 7, односторонне закрепленный со стороны,подачи электролита, накладывается на деталь 8 и прижат к ней боковыми крышками 8.

Анодная пластина б при помощи шпильки

9, гаек 10 и шайбы 11 крепится к корпусу 1 головки, в верхней части которой имеются отверстия для выхода образующихся газов.

Клемма 12 соединена с источником тока.

Корпус 1 и крышки 8, 4 и 5 выполнены из диэлектрика.

Предлагаемая анодная головка работает следующим образом.

Электролит, поступая через ввод 2, омывает анодную пластину б с двух сторон и, обновленными порциями смачивая тампон 7, не застаивается в,прикатодной зоне, выходит через зазор, образованный задней крышкой

Б 4 и деталью 8, унося анодньш шлам, образующийся при растворении анодной пластины б.

Детали 8 при этом сообщается вращательное движение.

Предмет изобретения

Анодная головка для нанесения гальвани25 ческих покрытий на цилиндрические детали, содержащая кор пус с крышками, внутри которой, расположены анодная пластина, ввод для электролита и тампон, отличаюцаяся тем, что, с целью повышения скорости осаж30 дения и удаления анодного шлама, в одной

378535 из крышек расположен ввод для электролита, другая крышка образует гарантированный заФM. 1

A-A

Уиг Г

Составитель Б. Либерман

Техред Л. Грачева Корректор Е. Миронова

Редактор О. Степина

Заказ 336/l086 Изд. № 469 Тираж 826 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, K-35, Раушскаи наб., д. 4/5

Тип. Харьк. фил. пред. «Патент»

liodova

gnenm ponuma зор с деталью, а тампон закреплен со стороны подачи электролита.
