378539 - Раствор для контактного меднения тугоплавких л1еталлов:.; :сьооюз{-'ая и:5ггш-тлшишляг.ибл^ку,-на i

Раствор для контактного меднения тугоплавких л1еталлов:.; :сьооюз{-'ая и:5ггш-тлшишляг.ибл^ку,-на i

Иллюстрации

$Раствор для контактного меднения тугоплавких л1еталлов:.; :сьооюз{-'ая и:5ггш-тлшишляг.ибл^ку,-на i (патент 378539)$

Показать все

Реферат

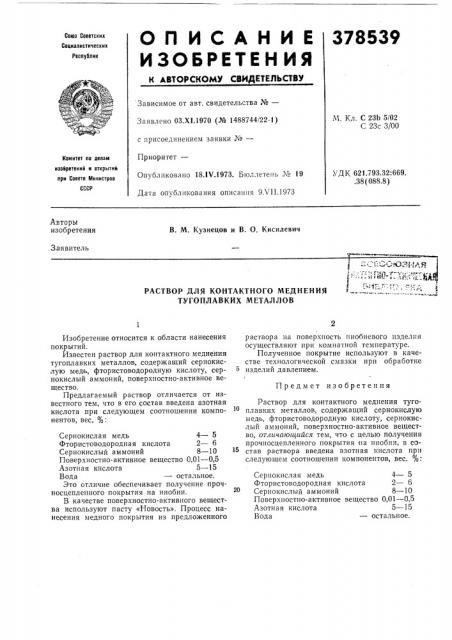

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 03.Х1.1970 (№ 1488744/22-1) с присоединением заявки ¹â€”

ПриоритетвЂ”

Опубликовано 18.IV.1973. Бюллетень ¹ 19

Дата опубликования описания 9Л 11.1973

М. Кл. С 23b 5/02

С 23с 3/00

Хомитет по делом изобретений и открытий при Совете втннистров

СССР

УДК 621.793.32:669..38(088,8) Авторы изобретения

В. M. Кузнецов и В. О. Кисилевич

Заявитель

РАСТВОР ДЛЯ КОНТАКТНОГО МЕДНЕНИЯ

ТУГОПЛАВКИХ METAJI JIOB

Изобретение относится к области нанесения покрытий.

Известен раствор для контактного меднения тугоплавких металлов, содержащий сернокислую медь, фтористоводородную кислоту, сернокислый аммоний, поверхностно-активное вещество.

Предлагаемый раствор отличается от известного тем, что в его состав введена азотная кислота при следующем соотношении компонентов, вес, %:

Сернокислая медь 4 вЂ” 5

Фтористоводородная кислота 2 вЂ” 6

Сернокислый аммоний 8 вЂ” 10

Поверхностно-активное вещество 0,01 вЂ” 0,5

Азотная кислота 5 вЂ” 15

Вода вЂ” оста л ьное.

Это отличие обеспечивает получение прочносцепленного покрытия на ниобии.

В качестве поверхностно-активного вещества используют пасту «Новость». Процесс нанесения медного покрытия из предложенного раствора на поверхность ниобиевого изделия осуществляют при комнатной температуре.

Полученное покрытие используют в качестве технологической смазки при обработке издел и и да вл ение м.

Предмет изобретения

Раствор для контактного меднения тугоплавких металлов, содержащий сернокислую медь, фтористоводородную кислоту, сернокислый аммоний, поверхностно-активное вещество, отличающийся тем, что с целью получения прочносцепленного покрытия на ниобии, в состав раствора введена азотная кислота при следующем соотношении компонентов, вес. :
